3.1 BTB接口核心板CLMP135B
3.1.1 硬件参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 核心板尺寸规格 | 50mm*40mm | |
| 处理器型号 | STM32MP135DAE7 | LFBGA289封装 |
| 处理器架构 | 单核Cortex-A7，主频1GHz | |
| 电源管理 | 分立电源 | |
| 内存 | 512MB DDR3L | 型号以实际贴片为准 |
| 存储 | 8GB EMMC | 型号以实际贴片为准 |
| 工作电压 | 5V 0.5A | 供电范围：5V±300mV |
| 功耗 | 小于1W | 核心板最小系统功耗 |
| 工作温度 | 商业级：-20℃ ~ +70℃ | |
| 工作温度 | 工业级：-40℃ ~ +80℃ | |
| 接口管脚数 | 160PIN | |
| 管脚间距 | 0.8mm | |
| 接口形式 | 两个2*40的防反插BTB母座，板对板连接 | |
| PCB工艺 | 8层，独立接地信号层 |
3.1.2 核心板资源

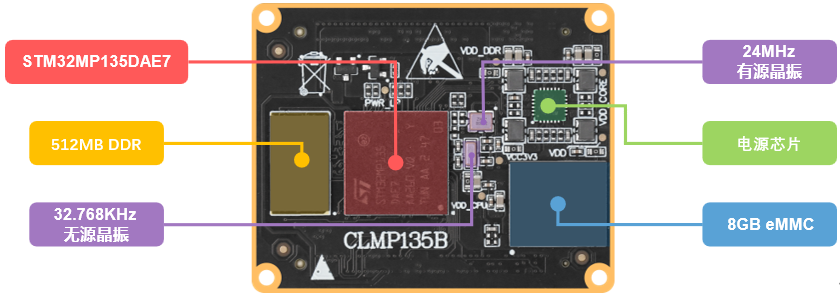

图 3.1.1 CLMP135B核心板正面资源

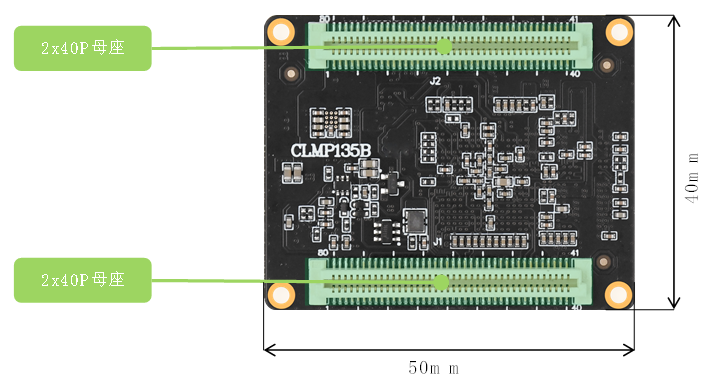

图 3.1.2 CLMP135B核心板背面资源
3.1.3 管脚顺序及接口信号
在ATK-CLMP135B核心板原理图的PINOUT部分就是核心板BTB连接器对应的管脚定义，此连接器是一对2x40PIN的规格，一共有160个管脚。
核心板背面有管脚序号丝印，如下所示：

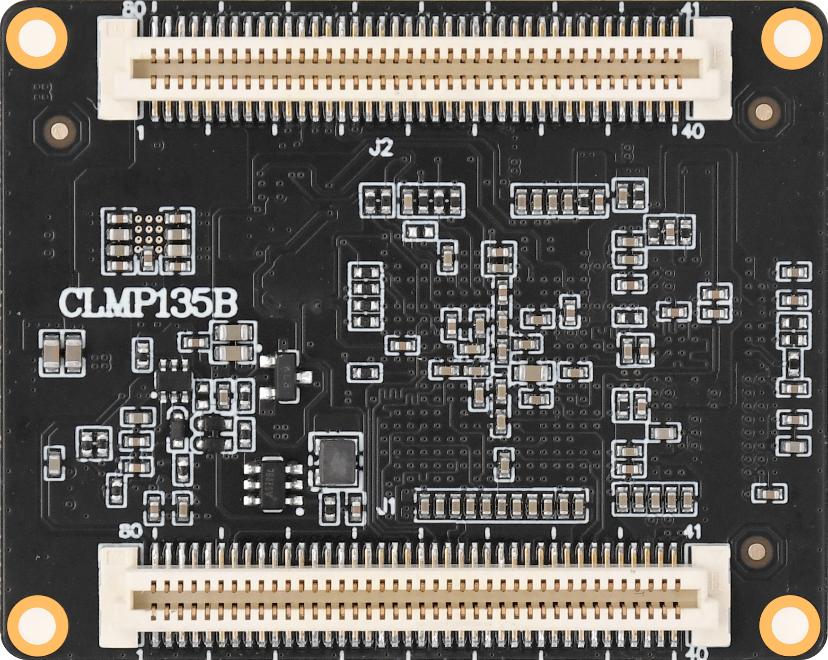

图 3.1.3 核心板背面
可以看到核心板背面上有一对BTB连接器母座，上面的是J2，下面的是J1，分别标有1、40、41、80管脚号，和底板上的BTB公座管脚号一一对应。

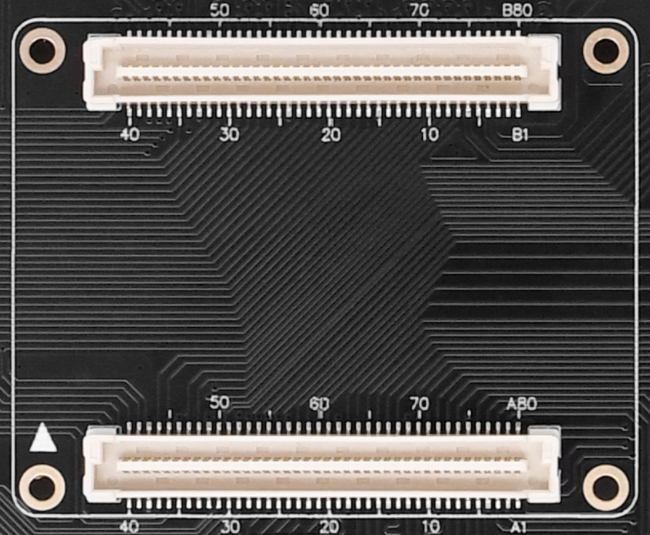

图 3.1.4 开发板底板BTB接口
具体管脚功能定义，可以查看ATK-CLMP135B核心板原理图的PINOUT部分。

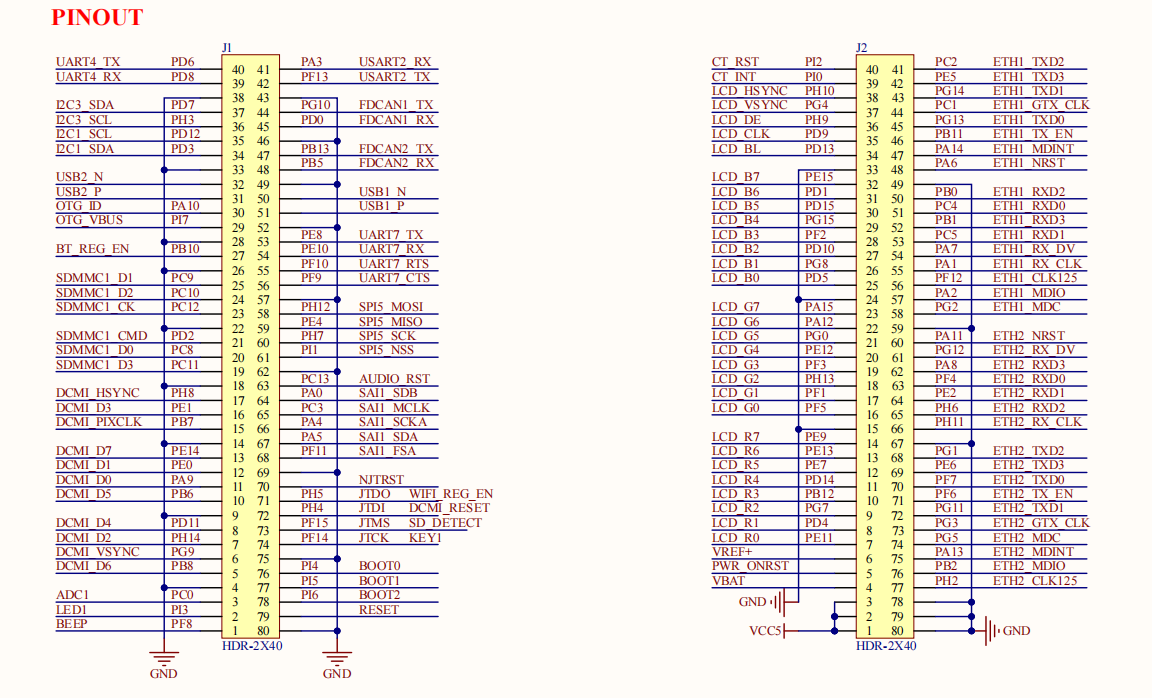

图 3.1.5 核心板原理图PINOUT部分
这里只写了核心板在底板上使用的功能（也就是默认出厂系统功能），如果想要查看管脚可复用功能，可以在核心板原理图中搜索对应的IO编号，在芯片管脚中查看可复用功能。
3.1.4 管脚可复用功能资源
核心板引出 了处理器上的所有IO，用户可以根据自己需要，自行设计底板来运用核心板上IO资源，将IO复用成自己所需要的功能。
根据外设功能，此处列举ATK-CLMP135系列核心板可复用的单项外设最大资源数，具体选型可以结合芯片数据手册。（单项外设最大资源数：指的是在不使用其他外设的前提下，核心板所能使用的某项外设的最大数量）
| 外设功能 | 单项外设最大复用数 | 外设功能 | 单项外设最大复用数 |
|---|---|---|---|
| GPIO | 121个 | Ethernet | 2个，支持千兆 |
| ADC | 2个，20通道 | SD/MMC | 1个 |
| PWM | 37个 | RGB LCD | 1个 |
| U(S)ART | 4个USART+4个UART | Camera DCMI | 1个 |
| I2C | 5个 | USB | 2个 |
| SPI | 5个 | SAI | 2个 |
| CAN FD | 2个 | JTAG | 1个 |
| 32位定时器 | 2个 | 16位高级定时器 | 2个 |
| 16位通用定时器 | 10个 | 16位低功耗定时器 | 5个 |
| 系统定时器 | 4个 | RTC | 1个 |
| WDOG | 2个 |
