3.3 LCD触摸屏

  ALPHA/Mini开发板已经兼容所有本公司的RGB LCD屏幕，由于屏幕存在id的关系，开发板上电自动识别屏幕，进行LCD触摸屏实验时请先断电插上RGB屏幕，再启动系统。

屏幕尺寸触摸芯片屏幕ID
4.3寸屏（480x272）gt9xx0x00
4.3寸屏（800x480）gt9xx/gt11510x04
7寸屏（800x480）ft5x060x01
7寸屏（1024x600）ft5x06/cst340(cst340兼容ft5x06驱动)0x02
10.1寸屏（1280x800）gt9xx0x03

3.3.1 LCD背光调节​

  LCD 屏幕的背光支持 8级变化，亮度级数为 0～7，默认为7。

  查看LCD屏幕最大亮度等级

cat /sys/devices/platform/backlight/backlight/backlight/max_brightness

3.3.1.1
图3.3.1 1 查看LCD屏幕背光最大亮度等级

  查看当前LCD屏幕背光亮度等级

cat /sys/devices/platform/backlight/backlight/backlight/actual_brightness

3.3.1.2
图3.3.1 2 查看当前LCD屏幕背光亮度等级

  修改当前LCD屏幕背光亮度等级，修改后再查看当前亮度等级

echo 5 > /sys/class/backlight/backlight/brightness // 修改亮度等级为5
cat /sys/devices/platform/backlight/backlight/backlight/actual_brightness

3.3.1.3
图3.3.1 3查看修改后的LCD屏幕背光亮度等级

3.3.2 LCD触摸测试​

  先退出Qt桌面，直接点击桌面的“设置”，点击设置项里的退出桌面即可！如果没有这项，用户的出厂系统还不是最新的，请使用正点原子ALPHA最新的资料，参考固化系统小节的更新系统即可！

  以下实验是对本公司7寸屏800*480分辨率的屏幕进行测试。

ts_test        //可按“Ctrl + c”停止

3.3.2.1

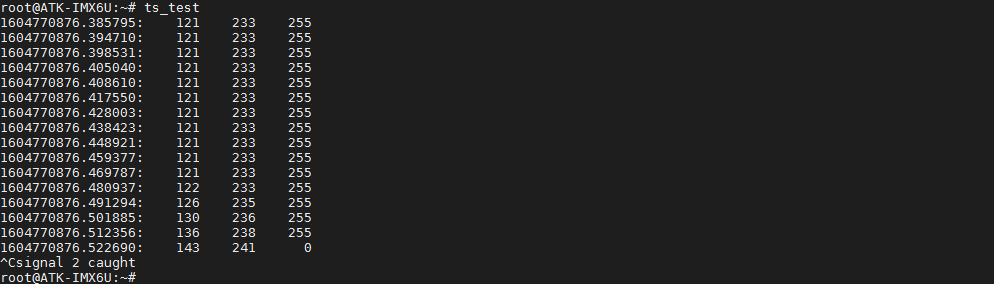

图3.3.2 1 ts_test的测试结果

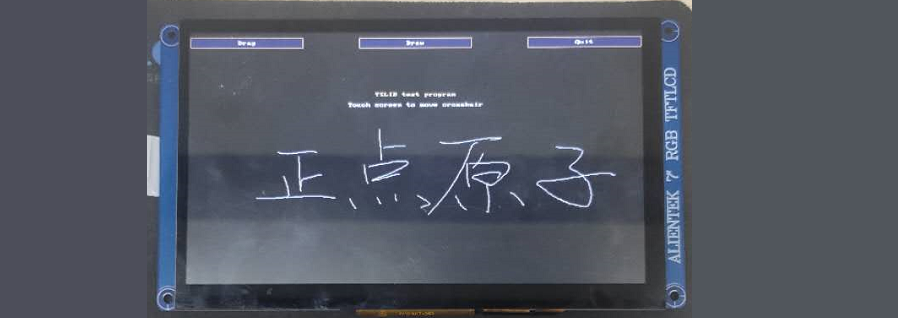

  LCD测试程序如下图。点击Draw，就可以开始画图，7寸屏800*480分辨率效果。

3.3.2.2
图3.3.2 2 ts_test测试触摸情况

  关闭桌面程序后，请点击设置App中的通用>退出，就会关闭桌面UI了。 注意：这里不需要使用ts_calibrate校准。

  ts_calibrate一般是针对电阻屏校准的。使用ts_calibrate后会在/etc目录下生成一个坐标参考文件pointercal。如果您的/etc目录下有pointercal这个坐标参考文件，请把它删除。否则可能影响触摸坐标上报的数据值。

3.3.3 LCD显示控制​

  进入/退出睡眠模式，注：这里指控制LCD进入睡眠模式（实质是操控fb0），并不是整机进入睡眠模式。

  进入睡眠/熄屏模式

echo "4" > /sys/class/graphics/fb0/blank

3.3.3.1
图3.3.3 1 关闭屏幕背光

  退出睡眠/亮屏模式

echo "0" > /sys/class/graphics/fb0/blank

3.3.3.2
图3.3.3 2 开启屏幕背光
