3.9 指示灯（电源指示灯、用户指示灯）

  开发板板载电源指示灯、用户指示灯，原理图如下图所示。

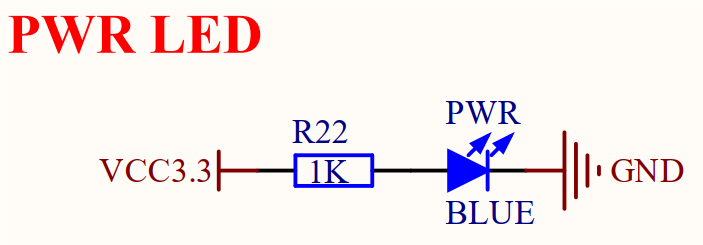

图3.9.1 电源指示灯

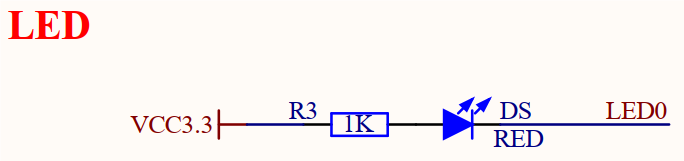

图3.9.2 用户指示灯

  指示灯功能如下：

  1、电源指示灯用于指示开发板底板供电状态，当3.3V供电正常时，PWR电源指示灯将处于常亮状态，当该指示灯常灭时，需检查开发板底板是否正常供电，实现供电状态指示。

  2、用户指示灯用于指示开发板系统程序运行状态，用户可自定义实现心跳灯、常亮、常灭、闪烁等状态，用于指示程序运行状态。开发板出厂时，默认使用该指示灯指示系统镜像固件是否正常启动运行。
