UDP实验
WIFI UDP
前言
对于 lwIP 的 Socket 的使用方式，它与文件操作非常相似。在文件操作中，我们首先打开文件，然后进行读/写操作，最后关闭文件。在TCP/IP网络通信中，也存在着相同的操作流程，但所使用的接口不再是文件描述符或 FILE*，而是被称为 Socket 的描述符。通过 Socket，我们可 以进行读、写、打开和关闭操作来进行网络数据的传输。此外，还有一些辅助函数，如查询域名/IP 地址和设置 Socket 功能等。在本章中，我们将使用 Socket 编程接口来实现 UDP 实验。
本实验对应的工程文件夹为：<开发板A盘路径>/4，程序源码/v_5.5版本例程/2，扩展例程-IDF版/2，WiFi例程/05_WiFi_UDP。
实验准备
1.Socket 编程 UDP 连接流程 。
在实现 UDP协议之前，用户需要按照以下步骤配置结构体 sockaddr_in的成员变量，以便建立 UDP 连接：
1,配置 ESP32-S3 设备连接网络（必须的，因为 WiFi 是无线通信，所以需搭建通信桥梁）。
2,将 sin_family 设置为 AF_INET，表示使用 IPv4 网络协议。
3,设置 sin_port 为所需的端口号，例如 8080。
4,设置 sin_addr.s_addr 为本地 IP 地址。
5,调用函数 Socket 创建 Socket 连接。请注意，该函数的第二个参数指定连接类型。SOCK_STREAM 表示 TCP 连接，而 SOCK_DGRAM 表示 UDP 连接。
6,调用函数 bind 将本地服务器地址与 Socket 进行绑定。
7,调用适当的收发函数来接收或发送数据。
- 硬件设计
本实验主要通过 Socket 编程接口实现了一个 UDP 服务器。这个服务器具有以下功能：首先，可以通过按键发送 UDP 广播数据给其他 UDP 客户端。其次，能够接收其他 UDP 客户端发送的广播数据。最后，实时将接收到的数据显示在 LCD 屏幕上。
1，LED(RED) - IO1_1
2，正点原子 2.4 寸LCD屏幕
3，ESP32-S3 内部 WiFi
3.原理图
本章实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。
- 软件设计
程序启动后初始化并连接网络，创建key、led和send任务。按键触发发送消息，UDP接收并串口输出，发送任务根据flag状态发送数据并清除标志，LED循环 闪烁提示状态。
- 将对应接口的电源线接入 DNESP32S3 BOX3 开发板底板的 USB Type-C 接口，为其进行供电。
实验现象

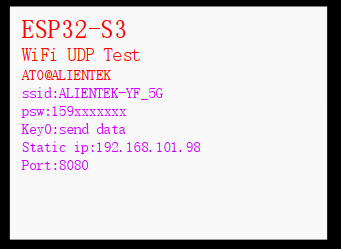

在程序中，首先需要设置好能够连接的网络账号和密码。然后，使用笔记本电脑作为终端，确保它与 ESP32-S3 设备处于同一网络段内。当 ESP32-S3 设备成功连接到网络时，它的 LCD 显示屏上会显示相应的内容：

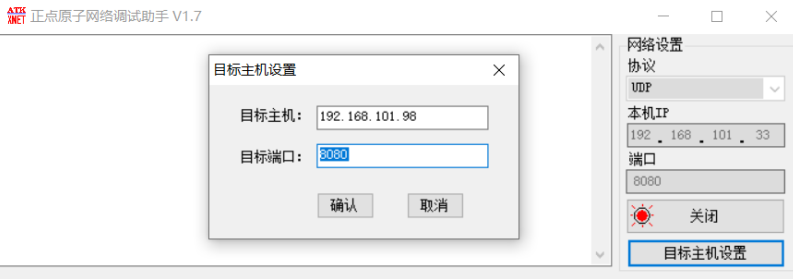

打开网络调试助手，然后配置网络参数，如 UDP 协议、端口号、目标主机设置等，设置内容如下图所示：
在确保网络连接正常后，可以通过按下开发板上的 KEY0 按键来发送数据至网络调试助手。当网络调试助手接收到“ALIENTEK DATA”字符串时，它会在显示区域展示这个信息。此外，用户还可以在调试助手的发送区域自行输入要发送的数据，然后点击发送键，将数据发送至ESP32-S3 设备。此时， ESP32-S3 的串口将打印接收到的数据，具体操作和输出如下图所示：
