DNESP32S3 BOX3介绍
DNESP32S3 BOX3是正点原子以ESP32S3为核心推出的开发板，主要用于让客户快速搭建AI硬件原型机，同时非常适合用于学习ESP32S3芯片的开发。
外观

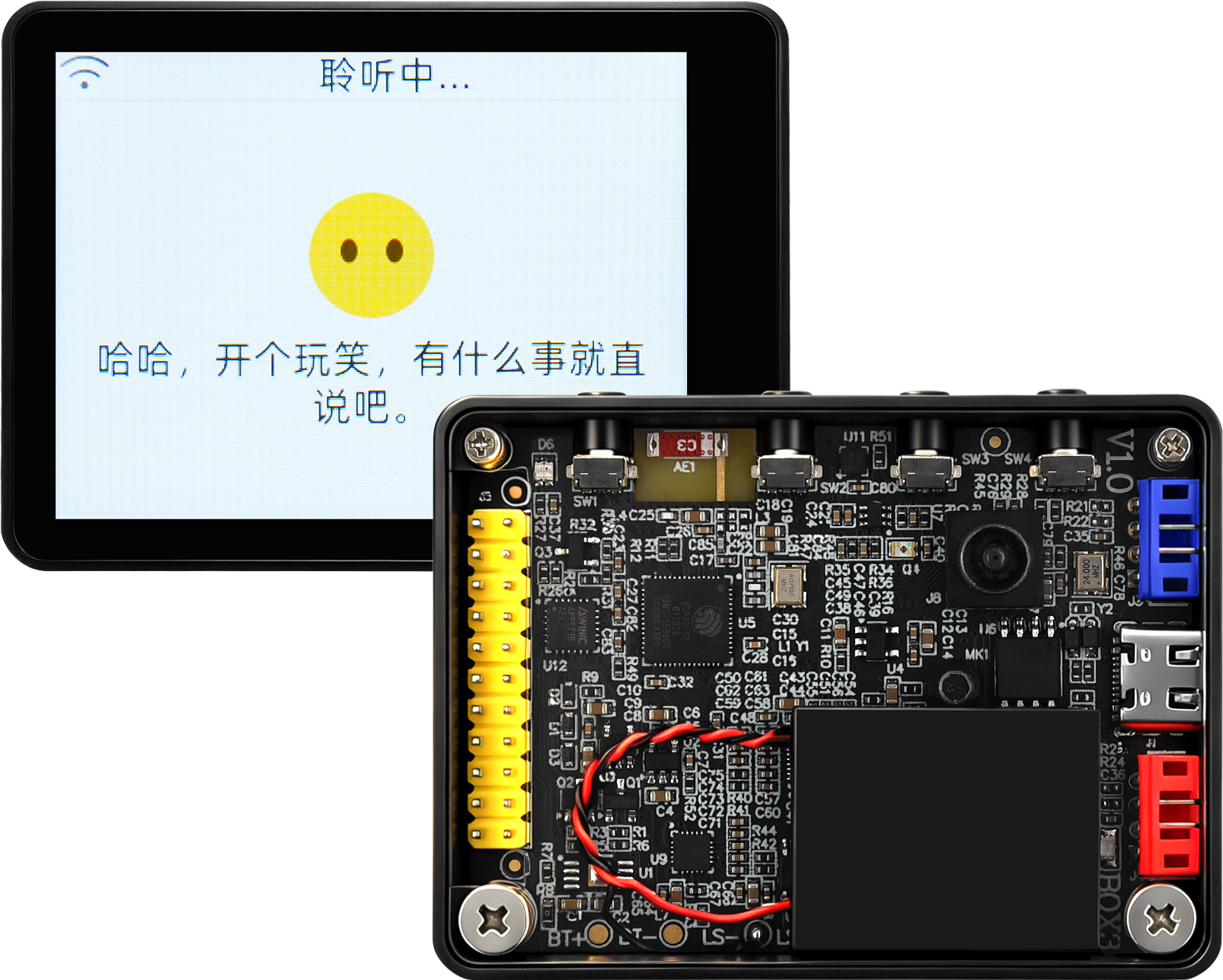

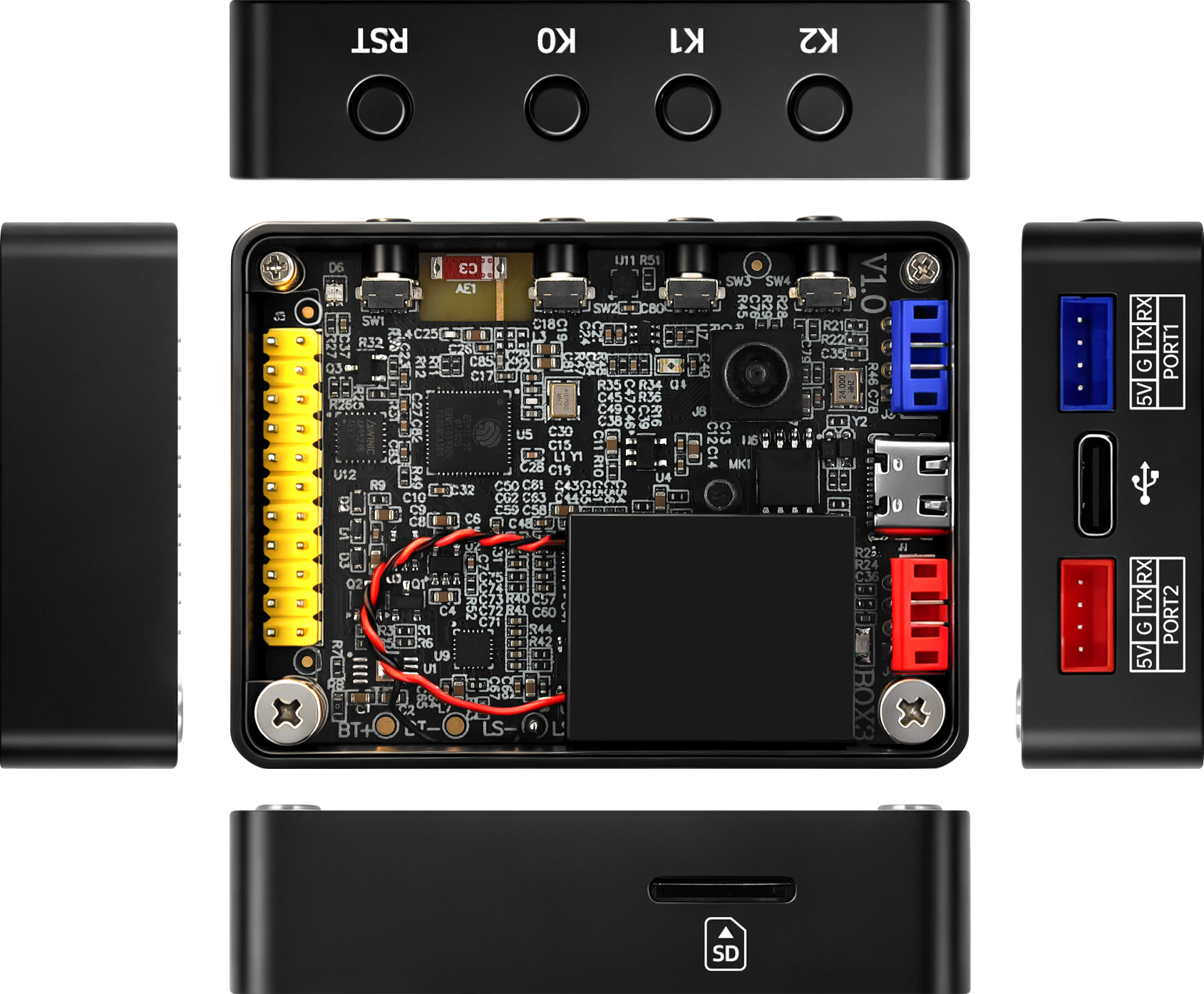

DNESP32S3 BOX3整体采用定制的外壳对主板以及屏幕进行固定和保护，背面是一块定制的透明亚克力，透过亚克力可以看到，DNESP32S3 BOX3 内部主板采用了一体化设计结构，从而实现电源供给与数据交互。
DNESP32S3 BOX3整理小巧、美观，其与其内部的底板的三维尺寸如下
| 开发板 | 长（mm） | 宽（mm） | 高（mm） |
|---|---|---|---|
| DNESP32S3 BOX3 | 64.30 | 47.60 | 15.40 |
DNESP32S3 BOX3 硬件基本参数
DNESP32S3 BOX3 硬件基本参数如表所示：
| 项目 | 说明 |
|---|---|
| 产品型号 | ATK-DNESP32S3B3 V1 |
| 芯片 | ESP32S3-R8 |
| 工作电压 | 5V（USB） |
| 工作电流 | 75mA~276mA（@5V）① |
| 工作温度 | 0℃~+70℃ |
注①：75mA 对应 CPU 在复位情况下，裸板的工作电流； 276mA 对应 CPU 满负荷运行时的工作电流。
DNESP32S3 BOX3 硬件资源分布

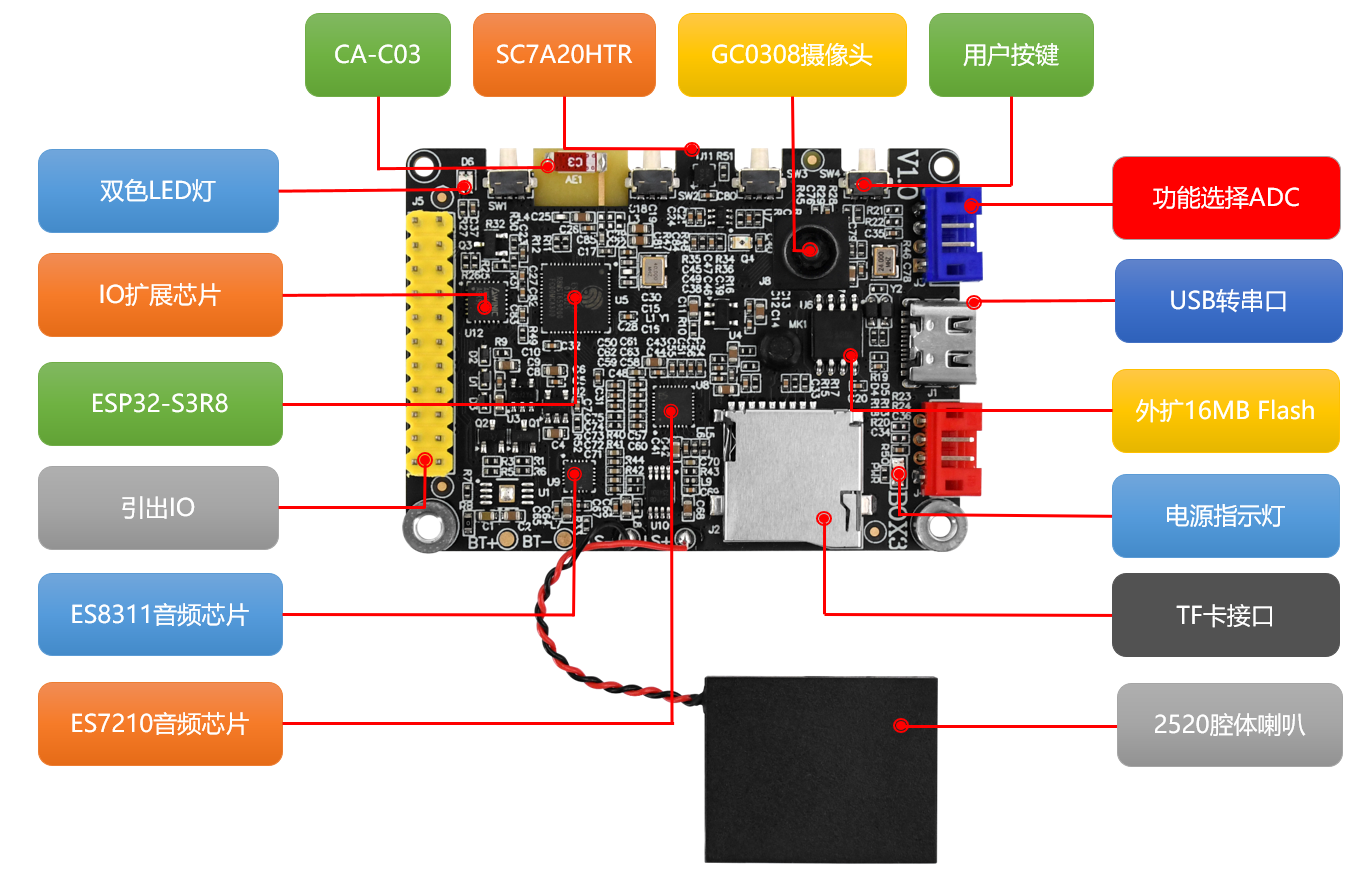

DNESP32S3 BOX3搭载了丰富硬件外设，方便用户开发和使用，其硬件资源分布如下所示(资源介绍不分先后)：
| 资源 | 数量 | 说明 |
|---|---|---|
| 主控 ESP32S3-R8 | 1个 | Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz 384 KB ROM 512 KB SRAM |
| Flash芯片 | 1个 | 采用华邦的16MB芯片 |
| 电源指示灯（PWR） | 1个 | 支持蓝色，上电后常亮 |
| 0805红蓝双色LED灯 | 1个 | 支持红蓝双色 |
| 复位按键 | 1个 | 用于芯片 & LCD 的复位 |
| 功能按键 | 3个 | K2（通过IO扩展芯片控制） K1（通过IO扩展芯片控制） K0（通过主控芯片控制） |
| 音频编解码芯片 | 2个 | ES8311用于输出，ES7210用于采集。该方案用于AEC回声消除（与小智对话可随时通过语音打断） |
| 录音咪头（MIC） | 1个 | 模拟麦克风，用于录音 |
| 功放芯片 | 1个 | NS4150B，将音频信号放大后驱动扬声器发声 |
| 板载扬声器 | 1个 | 2520腔体喇叭，用于播放音乐或者视频声音 |
| IO扩展芯片 | 1个 | AW9523BTQR，用于扩展IO引脚 |
| 三轴传感器 | 1个 | SC7A20H，用于测量翻滚角、 俯仰角等数据 |
| LCD 接口 | 1个 | 可接正点原子 2.4 寸带触摸 LCD 模块 |
| Type-C 接口 | 1个 | 支持 USB OTG（默认为 Device ） 主要用于设备的电源供给以及进行 USB 通讯 VSCode 使用该接口与设备连接 |
| 排针引出接口 | 1个 | 共引出 22 个 GPIO，均已做等长处理 |
| 摄像头接口 | 1个 | 分别连接至 DNESP32S3 BOX3 的 摄像头电路，支持如下摄像头：GC0308 |
| PH2.0 接口 | 2个 | 可对外 5V 供电，并支持 UART、IIC、GPIO 等外设功能 |
| TF 卡槽 | 1个 | 用于外接 TF 卡 连接至 DNESP32S3 BOX3 的 SD 接口 |
| 板载天线 | 1个 | CA-C03 用于释放热点信号与连接WiFi |
