DNT5M小系统板 开发板
DNT5M小系统板 开发板是正点原子以涂鸦T5-E1模组为核心推出的开发板，主要用于让客户快速搭建AI硬件原型机。同时，凭借其高性价比和强大的扩展性也适合 创客和DIY爱好者进行各种项目开发。
T5-E1模组的处理器采用ARMv8-M Star（M33F）架构，主频高达480MHz，内置8MB FLash和16MB RAM，集成2.4GHz WiFi和蓝牙。
外观

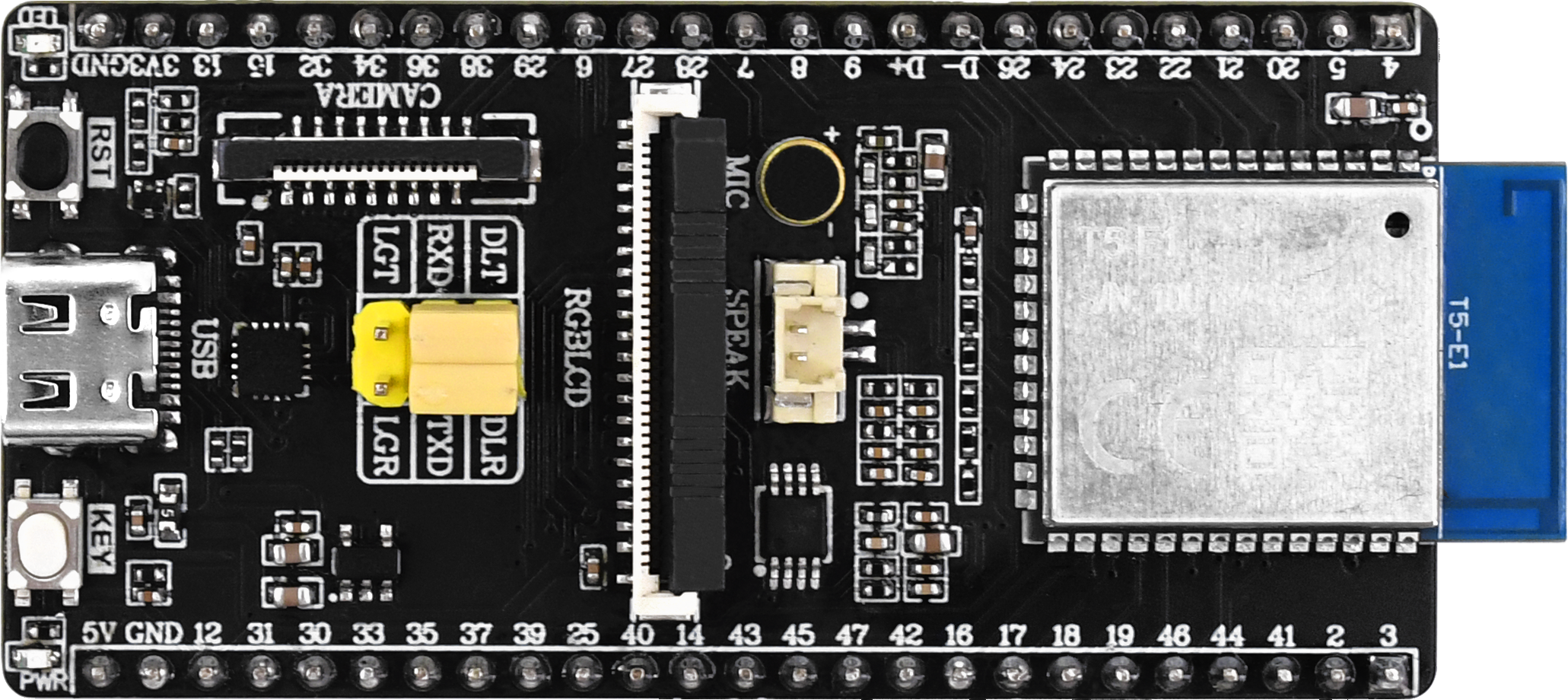

正面

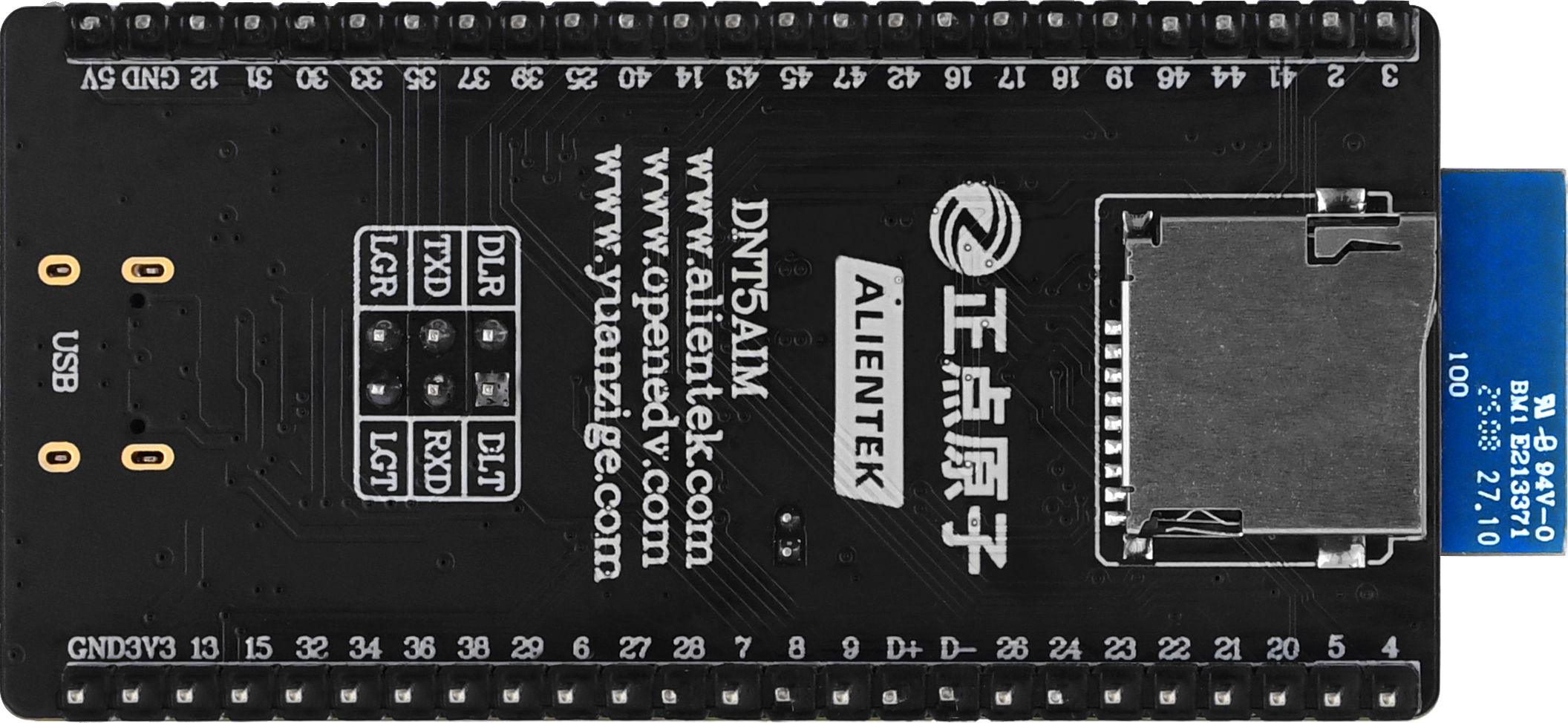

背面
DNT5M小系统板 开发板的外观设计简洁而功能性强，采用了标准的矩形电路板形状，整体尺寸较为紧凑，适合嵌入式项目使用。板上布满了多种接口和引脚，可以外接RGBLCD和摄像头，以及两排单边25个引脚排针，支持多种通信协议，如I2C、SPI和UART等。这些接口排列整齐，便于与外部模块和传感器进行连接。板上还配备了USB转串口接口，支持串口通信，适合各种数据交互需求。
DNT5M小系统板整体小巧、美观，其尺寸如下：
| 开发板 | 长（mm） | 宽（mm） |
|---|---|---|
| DNT5M小系统板 | 68 | 33 |
接口介绍
DNT5M小系统板引出了多种接口，方便用户开发和使用
| 接口 | 描述 |
|---|---|
| Type-C 接口 | T5M小系统板上的TypeC口功能主要取决于3x2排座的跳线帽选择，往上连接为下载功 能，往下连接为日志打印 |
| 2*25引出接口 | 主要引46个可编程IO + 一个3.3V电源和地 + 一个5V 电源和地 |
| TF 卡槽 | 用于外接 TF 卡 连接至 T5 的SD接口 |
| RGBLCD接口 | 用于外接 7寸800480的RGBLCD屏幕 |
| CAMERA接口 | 用于外接 OV2640摄像头模块 |
| 喇叭座子 | 用于外接 喇叭 |
note

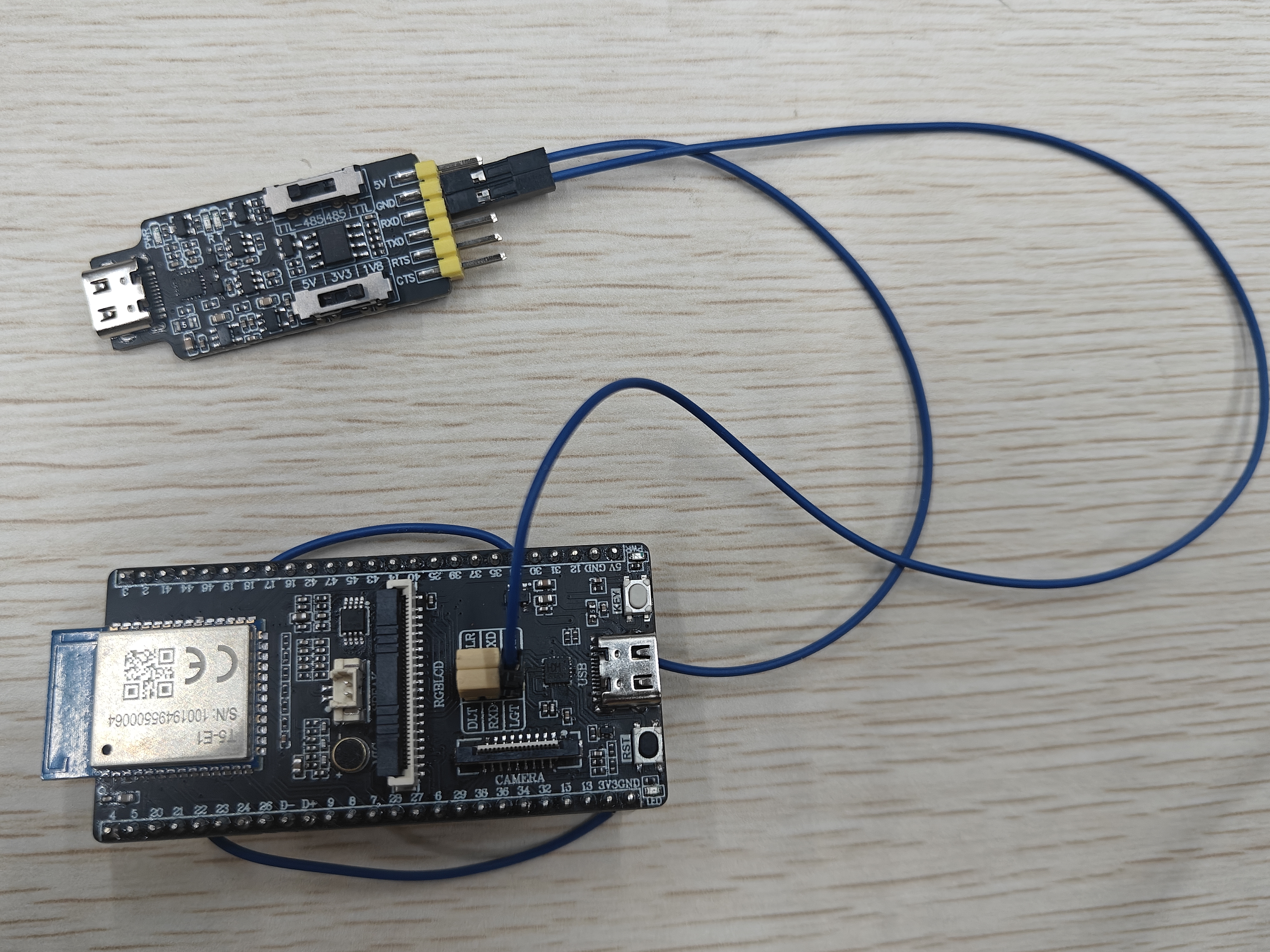

板载的Type-C接口某一个时刻只能使用下载功能或者日志功能，使用上会有点不方便。建议板载Type-C口作为下载程序口，而使用正点原子USB转串口模块来连接LGT线来使用日志串口。
开发板硬件资源
| 硬件 | 描述 |
|---|---|
| T5-E1 | 涂鸦智能推出基于ARMv8-M Star（M33F）架构的模组，主频高达480MHz，内置8MB flash和16MB RAM，支持WIFI和蓝牙 |
| 复位按键 | 用于对 T5 模组进行硬件复位 |
| 用户按键 | 用户按键，有效电平为低电平 |
| LCD座子 | 用于连接7寸800480的RGBLCD屏幕 |
| CAM座子 | 用于连接OV2640摄像头 |
| PWR | 电源灯为蓝色 |
| LED | 用户灯为红色 |
| MIC | 用于采集声音 |
| 功放电路 | 驱动喇叭发出 声音 |
| 3x2座子 | 用于选择TypeC口的功能 |
| TypeC口 | 用于下载程序或查看日志 |
开发板例程介绍
| 基础例程 | 描述 |
|---|---|
| 00_base | 学习如何创建项目 |
| 01_led | 学习如何使用GPIO |
| 02_key | 学习如何使用BUTTON组件 |
| 03_exit | 学习如何使用GPIO中断功能 |
| 04_uart | 学习如何使用串口 |
| 05_timer | 学习如何使用定时器 |
| 06_pwm | 学习如何使用PWM |
| 07_spilcd | 学习如何使用LCD组件驱动SPILCD |
| 08_rgblcd | 学习如何使用LCD组件驱动RGBLCD |
| 09_touch | 学习如何使用TOUCH驱动 |
| 10_sd | 学习如何使用FileSystem驱动TF卡 |
| 11_picture | 学习如何进行图片解码显示 |
| 12_camera | 学习如何使用CAM组件驱动OV2640 |
| 13_audio_speaker | 学习如何使用MINIMP3库播放mp3音乐 |
| 14_audio_recorder | 学习如何使用WAV编码将音频数据生成wav文件 |
| TuyaOS例程 | 描述 |
|---|---|
| 01_create_thread | 学习如何创建线程和删除线程 |
| 02_sw_timer | 学习如何使用软件定时器 |
| 03_semaphore | 学习如何使用信号量 |
| 04_mutex | 学习如何使用互斥信号量 |
| 05_queue | 学习如何使用消息队列 |
| 06_event | 学习如何使用事件标志 |
| 07_os_kv | 学习如何使用flash分区 |
| 通信例程 | 描述 |
|---|---|
| 01_ap | 学习如何创建wifi热点 |
| 02_scan | 学习如何扫描附近的wifi热点 |
| 03_sta | 学习如何连接到指定的热点设备 |
| 04_http | 学习如何连接WiFi网络并发送HTTP GET请求 |
| 05_https | 学习如何连接WiFi网络并发送HTTPS GET请求 |
| 06_tcpserver | 学习如何创建TCP服务器并与客户端进行通信 |
| 07_tcpclient | 学习如何连接到TCP服务器并进行数据通信 |
| 08_mqtt | 学习如何连接到阿里云IoT平台进行消息发布和订阅 |
| 09_low_power | 学习如何控制设备进入和退出低功耗模式以降低能耗 |
| 10_ble_scan | 学习如何扫描周围的蓝牙低功耗(BLE)设备并解析设备信息 |
| 11_ble_ctrl | 学习如何通过BLE外设接收手机发送的命令来控制LED |
| AIOT例程 | 描述 |
|---|---|
| switch_demo | 学习如何连接到涂鸦云服务 |
| your_chat_bot | 学习如何制作一个智能聊天机器人 |
| LVGL例程 | 描述 |
|---|---|
| 00_lvgl_transplant | 学习LVGL移植 |
| 01_lvgl_obj | 学习LVGL lv_obj(基础对象) |
| 02_lvgl_arc | 学习LVGL lv_arc(圆弧) |
| 03_lvgl_bar | 学习LVGL lv_bar(进度条) |
| 04_lvgl_btn | 学习LVGL lv_btn(按键) |
| 05_lvgl_btnmatrix | 学习LVGL lv_btnmartix(按钮矩阵) |
| 06_lvgl_canvas | 学习LVGL lv_canvas(画布) |
| 07_lvgl_checkbox | 学习LVGL lv_checkbox(复选框) |
| 08_lvgl_dropdown | 学习LVGL lv_dropdown(下拉列表) |
| 09_lvgl_img | 学习LVGL lv_img(图片) |
| 10_lvgl_label | 学习LVGL lv_label(标签) |
| 11_lvgl_line | 学习LVGL lv_line(线条) |
| 12_lvgl_roller | 学习LVGL lv_roller(滚轮) |
| 13_lvgl_slider | 学习LVGL lv_slider(滑块) |
| 14_lvgl_switch | 学习LVGL lv_switch(开关) |
| 15_lvgl_table | 学习LVGL lv_table(表格) |
| 16_lvgl_textarea | 学习LVGL lv_textarea(文本区域) |
| 17_lvgl_calendar | 学习LVGL lv_calendar(日历) |
| 18_lvgl_chart | 学习LVGL lv_chart(图表) |
| 19_lvgl_imgbtn | 学习LVGL lv_imgbtn(图片按键) |
| 20_lvgl_keyboard | 学习LVGL lv_keyboard(键盘) |
| 21_lvgl_led | 学习LVGL lv_led(LED) |
| 22_lvgl_list | 学习LVGL lv_list(列表) |
| 23_lvgl_msgbox | 学习LVGL lv_msgbox(消息框) |
| 24_lvgl_span | 学习LVGL lv_span(跨度) |
| 25_lvgl_spinbox | 学习LVGL lv_spinbox(微调器) |
| 26_lvgl_spinner | 学习LVGL lv_spinner(加载器) |
| 27_lvgl_tabview | 学习LVGL lv_tabview(选项卡) |
| 28_lvgl_titleview | 学习LVGL lv_tileview(平铺视图) |
| 29_lvgl_win | 学习LVGL lv_win(窗口) |
| 30_lvgl_animimg | 学习LVGL lv_animimg(动画) |
| 31_lvgl_menu | 学习LVGL lv_menu(菜单) |
| 32_lvgl_scale | 学习LVGL lv_scale(仪表盘) |
note
以上例程均提供bin文件，可通过tyutool_gui工具快速下载体验效果。
tyutool_gui工具使用方法请前往tyutool 工具介绍
