矩形检测实验

前言​

在上一章节中，已经了解了如何在CanMV下使用image模块实现圆形检测的方法，本章将通过矩形检测实验，介绍如何使用CanMV的find_rects()方法实现矩形检测功能。在本实验中，我们将摄像头捕获的图像进行处理，查找图像中所有的矩形，并将结果绘制并显示到显示器上。通过本章的学习，读者将学习到如何在CanMV下使用find_rects()方法实现矩形检测的功能。

Image模块介绍​

概述​

Image 类是机器视觉处理中的基础对象。此类支持从Micropython GC、MMZ、系统堆、VB区域等内存区域创建图像对象。此外，还可以通过引用外部内存直接创建图像（ALLOC_REF）。未使用的图像对象会在垃圾回收时自动释放，也可以手动释放内存。

支持的图像格式如下：

  • BINARY
  • GRAYSCALE
  • RGB565
  • BAYER
  • YUV422
  • JPEG
  • PNG
  • ARGB8888（新增）
  • RGB888（新增）
  • RGBP888（新增）
  • YUV420（新增）

支持的内存分配区域：

  • ALLOC_MPGC：Micropython管理的内存
  • ALLOC_HEAP：系统堆内存
  • ALLOC_MMZ：多媒体内存
  • ALLOC_VB：视频缓冲区
  • ALLOC_REF：使用引用对象的内存，不分配新内存

API描述​

‌Python中的Image模块是一个强大的图像处理工具，它提供了一系列函数和方法，可以用于图像元素绘制、图像滤波、图像特征检测、色块追踪、图像对比和码识别等。由于image模块功能强大，需要介绍的内容也比较多，因此本章仅介绍image模块中find_rects()方法的使用。

find_rects​

image.find_rects([roi=Auto, threshold=10000])

此函数使用与AprilTag相同的四边形检测算法查找图像中的矩形。该算法最适用于与背景形成鲜明对比的矩形。AprilTag的四边形检测能够处理任意缩放、旋转和剪切的矩形，并返回一个包含image.rect对象的列表。

【参数】

  • roi：为感兴趣区域的矩形元组(x, y, w, h)。若未指定，ROI默认为整个图像的矩形。操作仅限于该区域内的像素。

在返回的矩形列表中，边界大小（通过在矩形边缘的所有像素上滑动索贝尔算子并累加其值）小于 threshold 的矩形将被过滤。适当的 threshold 值取决于具体的应用场景。

注意：此功能不支持压缩图像和Bayer图像。

更多用法请阅读官方API手册：

https://developer.canaan-creative.com/k230_canmv/dev/zh/api/openmv/image.html

硬件设计​

例程功能​

  1. 获取摄像头输出的图像，并使用image模块的find_rects()方法查找图像上所有的矩形并绘制出来，最后将图像显示在LCD上。

硬件资源​

  1. 本章实验内容，主要讲解image模块的使用，无需关注硬件资源。

原理图​

本章实验内容，主要讲解image模块的使用，无需关注原理图。

实验代码​

import time, os, sys
from media.sensor import *  # 导入sensor模块，使用摄像头相关接口
from media.display import * # 导入display模块，使用display相关接口
from media.media import *   # 导入media模块，使用meida相关接口

try:
    sensor = Sensor(width=1280, height=960) # 构建摄像头对象
    sensor.reset() # 复位和初始化摄像头
    sensor.set_framesize(Sensor.QVGA)   # 设置帧大小QVGA(320x240)，默认通道0
    sensor.set_pixformat(Sensor.RGB565) # 设置输出图像格式，默认通道0

    # 初始化LCD显示器，同时IDE缓冲区输出图像,显示的数据来自于sensor通道0。
    Display.init(Display.ST7701, width=640, height=480, to_ide=True)
    MediaManager.init() # 初始化media资源管理器
    sensor.run()        # 启动sensor
    clock = time.clock() # 构造clock对象

    while True:
        os.exitpoint() # 检测IDE中断
        clock.tick()   # 记录开始时间（ms）
        img = sensor.snapshot() # 从通道0捕获一张图
        for r in img.find_rects(threshold=8000):
            img.draw_rectangle([v for v in r.rect()], color=(255, 0, 0))
            for p in r.corners(): img.draw_circle(p[0], p[1], 5, color=(0, 255, 0))
            print(r)
        # 显示图片
        Display.show_image(img, x=round((640 - sensor.width()) / 2), y=round((480 - sensor.height()) / 2))
        print(clock.fps()) # 打印FPS

# IDE中断释放资源代码
except KeyboardInterrupt as e:
    print("user stop: ", e)
except BaseException as e:
    print(f"Exception {e}")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()
    # deinit display
    Display.deinit()
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)
    # release media buffer
    MediaManager.deinit()

可以看到一开始是先初始化了LCD和摄像头。接着在一个循环中不断地获取摄像头输出的图像，因为获取到的图像就是Image对象，因此可以直接调用image模块为Image对象提供的各种方法，然后将图像里所有的矩形绘制出来，最后在LCD显示处理好后的图像。

运行验证​

实验原图如下所示：

01

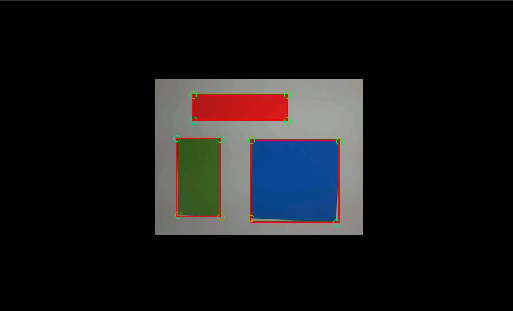

将K230D BOX开发板连接CanMV IDE，并点击CanMV IDE上的“开始(运行脚本)”按钮后，可以看到LCD上实时地显示这摄像头采集到的画面，如下图所示：

01
