RaspberryPi-RP2350A小系统板 开发板
RaspberryPi-RP2350A小系统板 开发板是正点原子以RP2350A为核心推出的开发板,主要用于实验教学。同时,凭借其高性价比和强大的扩展性也适合创客和DIY爱好者进行各种项目开发。
外观

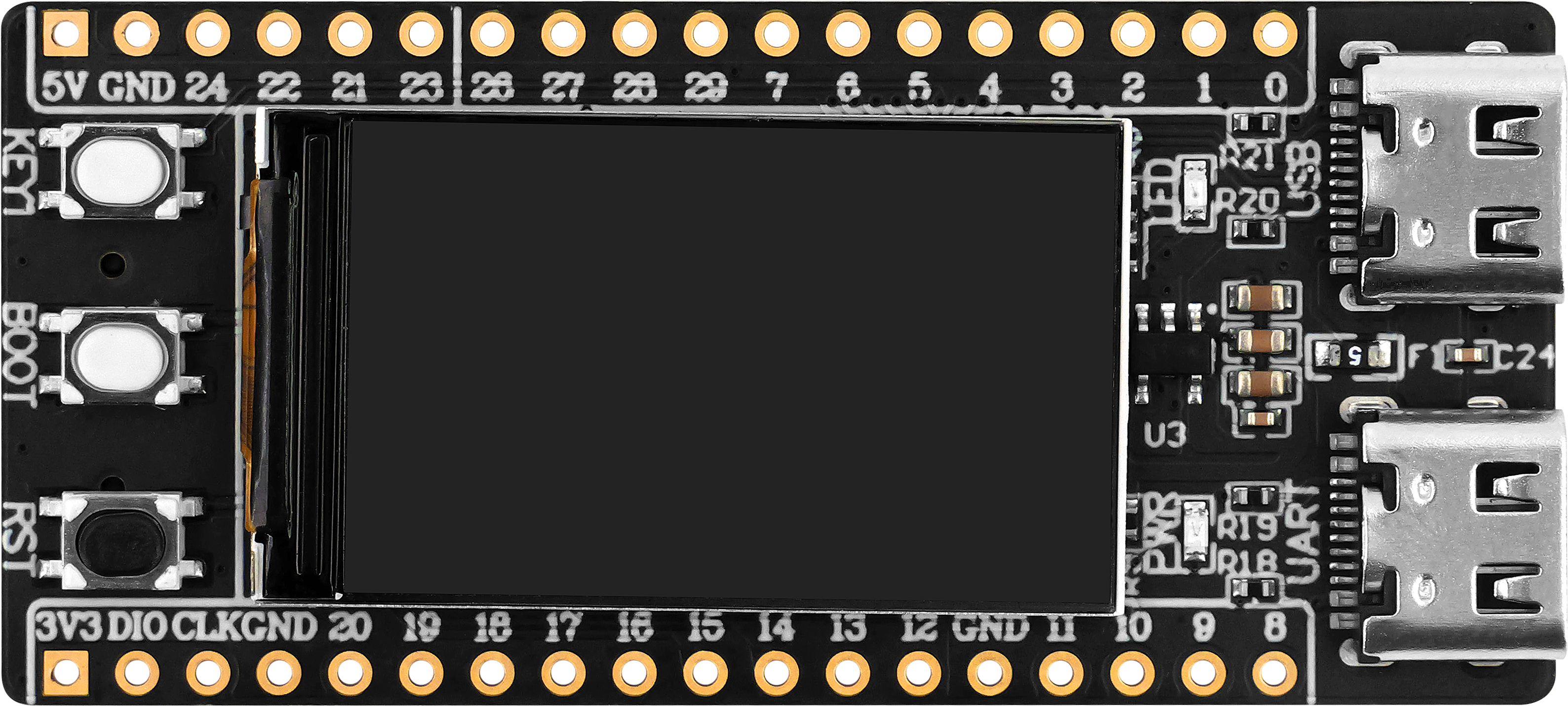

正面

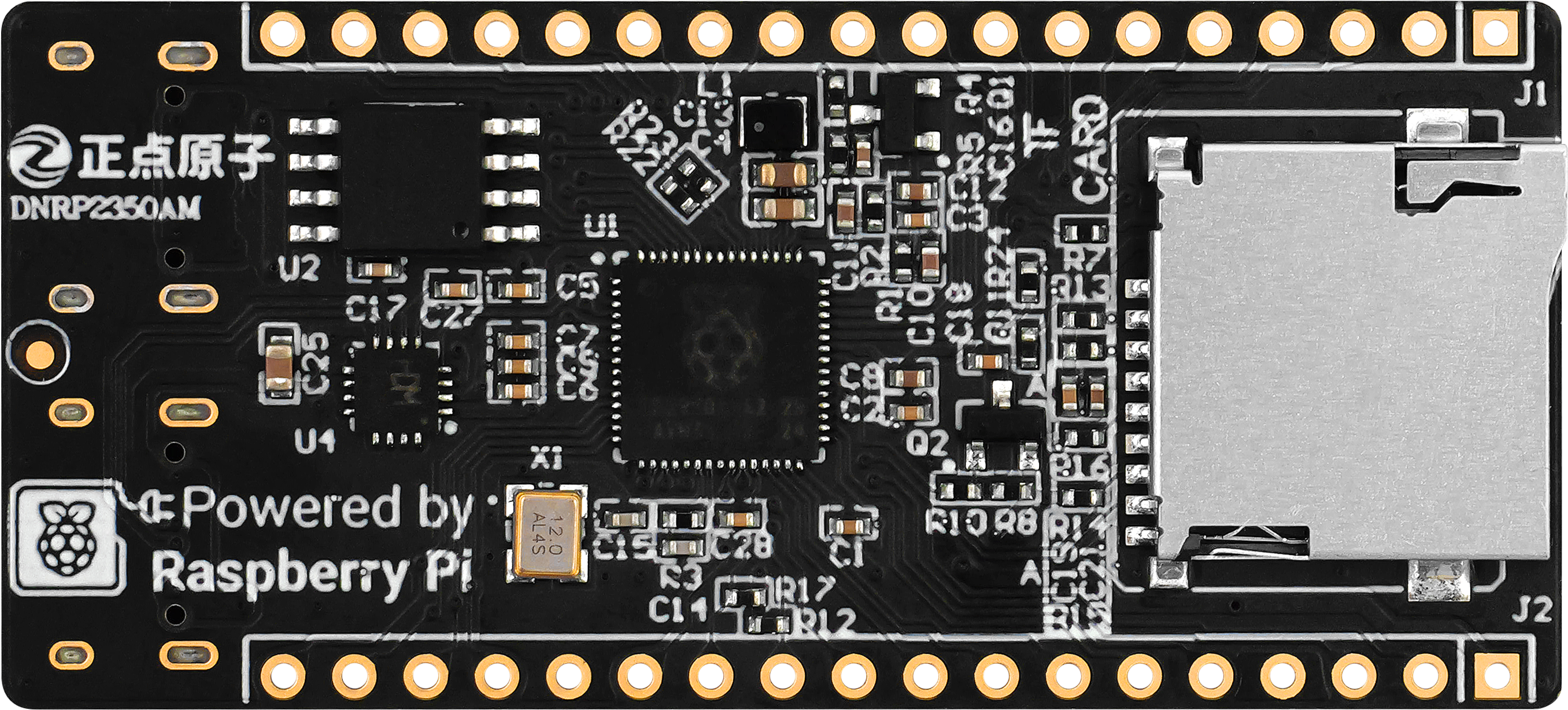

背面
RaspberryPi-RP2350A小系统板 开发板的外观设计简洁而功能性强,采用了标准的矩形电路板形状,整体尺寸较为紧凑,适合嵌入式项目使用。板上布满了多种接口和引脚,包括两排单边18个引脚排针,支持多种通信协议,如I2C、SPI和UART等。这些接口排列整齐,便于与外部模块和传感器进行连接。板上还配备了USB接口,支持设备和主机模式,适合各种数据交互需求。
RaspberryPi-RP2350A小系统板整体小巧、美观,其尺寸如下:
开发板 | 长(mm ) | 宽(mm) |
---|---|---|
RaspberryPi-RP2350A小系统板 | 55.88 | 25.40 |
接口介绍
RaspberryPi-RP2350A小系统板引出了多种接口,方便用户开发和使用
接口 | 描述 |
---|---|
Type-C 接口1 | RP2350A包含一个USB2.0控制器 一个全速(FS)设备(12mb/s) 主机既可以与LS设备通信,也可以与FS设备通信 |
Type-C 接口2 | USB 转串口 通过该接口可直接与 RP2350A 的 UART0 进行通信 |
2*18引出接口 | 主要引出30个可编程IO 1. 一个3.3V电源和地以及一个5V 电源和地 2. SWD调试接口接口 3. 四个 ADC 采集引脚(0V ~ 1.8V) |
TF 卡槽 | 用于外接 TF 卡 连接至 RP2350A 的模拟SDIO接口 |
开发板硬件资源
硬件 | 描述 |
---|---|
RP2350A | 树莓派推出基于Hazard3 RISC-V 内核与Arm Cortex-M33 内核的双核、双架构芯片 详细介绍 |
复位按键 | 用于对 RP2350A 芯片进行硬件复位 |
用户按键*2 | 两个用户按键,从上至下依次定义为 KEY1、BOOT、RESET KEY1:有效电平为低 BOOT:有效电平为低 BOOT 同时作为 RP2350A 的下载模式配置按键,按住不放再按下RESET芯片则进入下载模式 |
SPI-LCD屏 | 1.14‘ SPI显示屏(240*135) |
LED_BLUE | 电源灯 有效电平为低 |
LED_RED | 使能后发出红光和 有效电平为低 |
板载8MB FLASH | RP235x系列现在支持使用相同的QSPI引脚连接第二个存储设备,并通过GPIO提供额外的芯片选择 需使用QSPI驱动,标称容量大小为 8MB |
晶振震荡电路 | 可为 RP2350A 提供 12MHz 的时钟,为一些需要精准频率的应用提供一个稳定的外部时钟源 |
