LCD实验

前言

本章将介绍在MicroPython下驱动LCD显示器的使用,通过SPI接口驱动板载LCD实现简单的字符串显示功能。通过本章的学习,读者将学习到通过MicroPython驱动板载LCD的简单使用。

SPI 及 LCD 介绍

1,SPI 简介

SPI,Serial Peripheral interface,顾名思义,就是串行外围设备接口,是由原摩托罗拉公司在其MC68HCXX系列处理器上定义的。SPI是一种高速的全双工、同步、串行的通信总线,已经广泛应用在众多MCU、存储芯片、AD转换器和LCD之间。 SPI通信跟IIC通信一样,通信总线上允许挂载一个主设备和一个或者多个从设备。为了跟从设备进行通信,一个主设备至少需要4跟数据线,分别为:

  1. MOSI(Master Out / Slave In):主数据输出,从数据输入,用于主机向从机发送数据。
  2. MISO(Master In / Slave Out):主数据输入,从数据输出,用于从机向主机发送数据。
  3. SCLK(Serial Clock):时钟信号,由主设备产生,决定通信的速率。

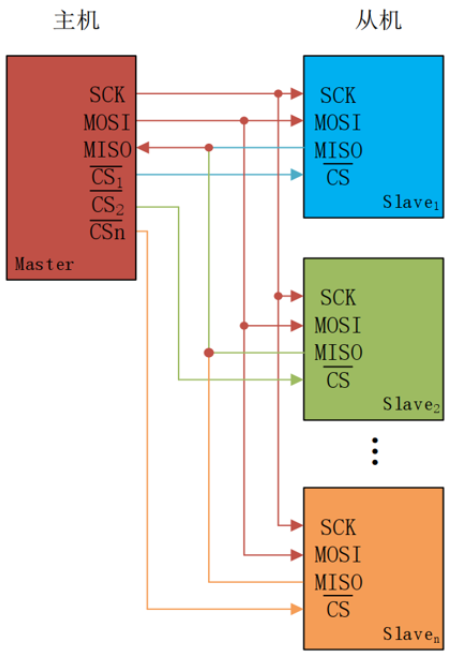

  4. CS(Chip Select):从设备片选信号,由主设备产生,低电平时选中从设备。多从机SPI通信网络连接如下图所示。

01

从上图可以知道,MOSI、MISO、SCLK引脚连接SPI总线上每一个设备,如果CS引脚为低电平,则从设备只侦听主机并与主机通信。SPI主设备一次只能和一个从设备进行通信。如果主设备要和另外一个从设备通信,必须先终止和当前从设备通信,否则不能通信。

2,LCD介绍

RP2350A最小系统板板载1.14英寸高清SPI-LCD显示屏,其分辨率为135×240 像素(RGB垂直条纹排列),4线SPI。该显示屏采用 ST7789V2作为驱动芯片,其内置RAM无需外部驱动器或存储器。

RP2350A芯片仅需通过SPI接口即可轻松驱动此显示屏。该屏幕通过8个引脚与 PCB 电路连接。引脚详细描述,如下表所示。

序号 | 名称 | 说明

---- |---------------------|------------------------------------

1 | LEDA | 背光正极

2 | GND | 地

3 | RESET | 复位(低电平有效)

4 | RS | 数据 / 命令选择(H = 数据,L = 命令)

5 | SDA | SPI 数据输入 / 输出

6 | SCL | SPI 时钟

7 | VDD | 电源(2.5V~3.3V)

8 | CS | 片选(低电平使能)

1.14寸LCD屏在四线SPI通讯模式下,仅需四根信号线(CS、 SCL、 SDA、 RS(DC))就能够驱动。

LCD模块介绍

概述

LCD模块用于驱动DNRP2350AM开发板自带的1.14寸LCD显示器,这个库是自己编写封装的,存放于MicroPython的源文件下,路径:micropython->ports->rp2->modules,编译时会将库编译到固件中,我们直接引用LCD模块即可使用,为了方便大家学习,我们在main.py也写了LCD驱动的主要函数。

API描述

LCD库位于MicroPython下rp2板卡的modules文件夹下。

构造函数

【描述】

创建一个LCD对象,LCD类继承了FrameBuffer 类,用于存放LCD的显存

lcd = LCD_init()

【参数】

【返回值】

Init

【描述】

初始化lcd屏幕参数

init()

【参数】

【返回值】

string

在屏幕上显示16x16的ascii码。

string(self, str, x, y, color)

设置引脚的功能

【参数】

  • self:显示的图像
  • str:要显示的字符
  • x:起始坐标的x值
  • y:起始坐标的y值
  • color:显示ascii码的RGB565颜色值

【返回值】

关于FrameBuffer内容的介绍请阅读MicroPython官方API手册:

https://docs.micropython.org/en/latest/library/framebuf.html#framebuf.FrameBuffer

硬件设计

例程功能

  1. 使用LCD模块初始化板载的LCD显示器,DNRP2350AM开发板板载的LCD分辨率大小为135* 240,然后在显存中绘制矩形、圆、椭圆等形状,然后显示到LCD显示器上、5秒后,在显示器上显示一段字符,并不停地刷新屏幕颜色。

硬件资源

  1. 正点原子1.14寸SPI LCD模块

    ​ LCD_BL - GPIO25

    ​ LCD_DC - GPIO8

    ​ SPI_MOSI - GPIO11

    ​ SPI_SCK - GPIO10

    ​ LCD_CS - GPIO9

原理图

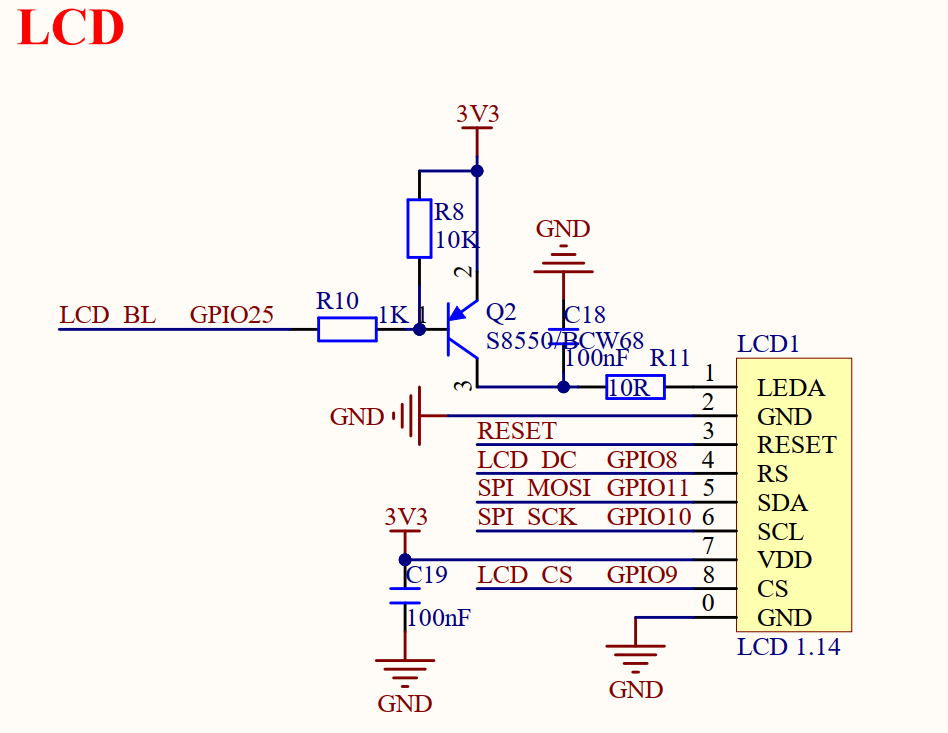

正点原子DNRP2350AM开发板上的LCD模块接口的连接原理图,如下图所示:

01

实验代码

if __name__=='__main__':
x = 0
lcd = LCD_init()

lcd.hline(5,5,230,lcd.blue)
lcd.hline(5,130,230,lcd.blue)
lcd.vline(5,5,125,lcd.blue)
lcd.vline(235,5,125,lcd.blue)

lcd.ellipse(120,67,45,30,lcd.green)


lcd.rect(12,12,20,20,lcd.red)
lcd.ellipse(22,113,10,10,lcd.red)
lcd.rect(208,12,20,20,lcd.red)
lcd.ellipse(218,113,10,10,lcd.red)

lcd.display()
time.sleep(5) # 停留5秒后,全屏刷新
while(1):
#创建字典
seasondict = {
0: lcd.black,
1: lcd.blue,
2: lcd.red,
3: lcd.green,
4: lcd.cyan,
5: lcd.magenta,
6: lcd.yellow}

#刷新颜色
lcd.fill(seasondict[x])
#显示字体
lcd.string("ATK-DNRP2350AM",60,40,lcd.red)
lcd.text("LCD Test",60,60,lcd.green)
lcd.text("ATOM@ALIENTEK",60,80,lcd.blue)
x += 1

if x == 7:
x = 0
lcd.display()
time.sleep(1)

可以看到,首先构建lcd对象,LCD类会继承FrameBuffer类,然后我们就可以使用FrameBuffer类的功能了,如hline()、vline()、ellipse()、rect()、text()等函数均来自FrameBuffer类,功能是往一定大小的显存中填充不同的数据,然后调用display()函数便可将显存数据刷新到LCD显示器上。

5秒后,进入一个while循环,在循环中反复刷新7种不同的颜色,同时调用string()函数和text()函数显示两种不同大小的字符串。

运行验证

将DNRP2350AM开发板连接到Thonny,然后添加需要运行的实验例程,并点击Thonny左上角的“运行当前脚本”绿色按钮后,屏幕被点亮,然后显示矩形、椭圆、圆等形状,约5秒后,屏幕刷新不同的颜色,并在屏幕中心显示"ATK-DNRP2350AM"等字符串。
