DHT11 数字温湿度传感器实验

DHT11

前言​

本章，我们将介绍数字温湿度传感器DHT11的使用，与前一章的温度传感器相比，该传感器不但能测温度，还能测湿度。我们将学习如何获取DHT11传感器的温湿度数据，并把数据显示在LCD上。

本实验开机的时候先检测是否有DHT11存在，如果没有，则提示错误。只有在检测到DHT11之后才开始读取温湿度值，并显示在LCD上，如果发现了DHT11，则程序每隔100ms左右读取一次数据，并把温湿度显示在LCD上。LED0闪烁，提示程序运行。

本实验对应的工程文件夹为：<STM32N647 开发板软件包路径>/Projects/30_DHT11。

实验准备​

  1. 将 STM32N647 开发板软件包中提供的示例 FSBL 固件烧录到 STM32N647 开发板上。
FSBL 烧录说明

本实验使用的 FSBL 为 STM32N647 开发板软件包中的示例 FSBL，请根据 示例 FSBL介绍 中的说明烧录对应 fsbl.hex。

不同的的实验中，若使用相同的 FSBL，则无需重复烧录。

  1. 将工程文件夹下 Binary 目录下的 appli.hex 依次烧录到 STM32N647 开发板上。
烧录说明

烧录顺序不影响烧录结果。

使用 STM32CubeProgrammer 烧录。

  1. 将 LCD 通过 FPC 延长线接入 STM32N647 开发板核心板的 RGBLCD 接口。
LCD 适配说明

本实验例程仅支持 正点原子 RGB 触摸屏模块。

  1. 将 DHT11 传感器模块接入 STM32N647 开发板的 U11 接口。

  2. 将 STM32N647 开发板的 BOOT 模式配置为 Flash boot 模式

STM32N647 开发板 BOOT 模式配置说明

通过 STM32N647 开发板 P6 的跳线帽配置其 BOOT 模式：

Development boot：B1 接 3V3

Flash boot：B0、B1 都接 GND

  1. 将对应接口的电源线接入 STM32N647 开发板底板的 USB Type-C 接口或 DC 接口，为其进行供电，并将 K1 自锁开关切换到开启状态。

实验现象​

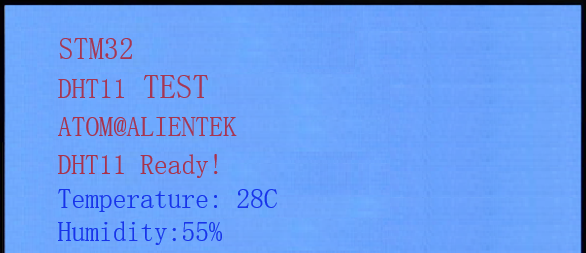

假定DHT11传感器已经接上去正确的位置，将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。LCD显示当前的温湿度值的内容如下图所示：


至此，本章实验结束。大家可以将本章通过DHT11读取到的温度值，和前一章的通过DS18B20读取到的温度值对比一下，看看哪个更准确？
