DS18B20 数字温度传感器实验

DS18B20

前言​

本章，我们将介绍STM32如何读取外部温度传感器的温度，来得到较为准确的环境温度。我们将学习单总线技术，通过它来实现STM32和外部温度传感器DS18B20的通信，并把从温度传感器得到的温度显示在LCD上。

本实验开机的时候先检测是否有DS18B20存在，如果没有，则提示错误。只有在检测到DS18B20之后才开始读取温度并显示在LCD上，如果发现了DS18B20，则程序每隔100ms左右读取一次数据，并把温度显示在LCD上。 LED0闪烁用于提示程序正在运行。

本实验对应的工程文件夹为：<STM32N647 开发板软件包路径>/Projects/29_DS18B20。

实验准备​

  1. 将 STM32N647 开发板软件包中提供的示例 FSBL 固件烧录到 STM32N647 开发板上。
FSBL 烧录说明

本实验使用的 FSBL 为 STM32N647 开发板软件包中的示例 FSBL，请根据 示例 FSBL介绍 中的说明烧录对应 fsbl.hex。

不同的的实验中，若使用相同的 FSBL，则无需重复烧录。

  1. 将工程文件夹下 Binary 目录下的 appli.hex 依次烧录到 STM32N647 开发板上。
烧录说明

烧录顺序不影响烧录结果。

使用 STM32CubeProgrammer 烧录。

  1. 将 LCD 通过 FPC 延长线接入 STM32N647 开发板核心板的 RGBLCD 接口。
LCD 适配说明

本实验例程仅支持 正点原子 RGB 触摸屏模块。

  1. 将 DS18B20 传感器模块接入 STM32N647 开发板的 U11 接口。

  2. 将 STM32N647 开发板的 BOOT 模式配置为 Flash boot 模式

STM32N647 开发板 BOOT 模式配置说明

通过 STM32N647 开发板 P6 的跳线帽配置其 BOOT 模式：

Development boot：B1 接 3V3

Flash boot：B0、B1 都接 GND

  1. 将对应接口的电源线接入 STM32N647 开发板底板的 USB Type-C 接口或 DC 接口，为其进行供电，并将 K1 自锁开关切换到开启状态。

实验现象​

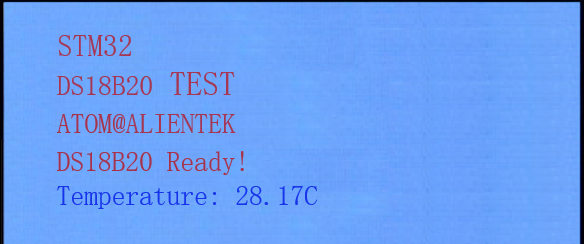

假定DS18B20传感器已经接上去正确的位置，将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。LCD显示当前的温度值的内容如下图所示：


该程序还可以读取并显示负温度值，具备零下温度条件可以测试一下。
