EEPROM 实验

EEPROM

前言​

本章，我们将介绍如何使用STM32N647的硬件IIC，并实现和24C02之间的双向通信，对24C02进行数据读写，并把结果显示在LCD模块上。

本章实验每按下KEY_UP，MCU通过IIC总线向24C02写入数据，通过按下KEY1来控制24C02读取数据。同时在LCD上面显示相关信息。LED0闪烁用于提示程序正在运行。

本实验对应的工程文件夹为：<STM32N647 开发板软件包路径>/Projects/23_EEPROM。

实验准备​

  1. 将 STM32N647 开发板软件包中提供的示例 FSBL 固件烧录到 STM32N647 开发板上。
FSBL 烧录说明

本实验使用的 FSBL 为 STM32N647 开发板软件包中的示例 FSBL，请根据 示例 FSBL介绍 中的说明烧录对应 fsbl.hex。

不同的的实验中，若使用相同的 FSBL，则无需重复烧录。

  1. 将工程文件夹下 Binary 目录下的 appli.hex 依次烧录到 STM32N647 开发板上。
烧录说明

烧录顺序不影响烧录结果。

使用 STM32CubeProgrammer 烧录。

  1. 将 LCD 通过 FPC 延长线接入 STM32N647 开发板核心板的 RGBLCD 接口。
LCD 适配说明

本实验例程仅支持 正点原子 RGB 触摸屏模块。

  1. 将 STM32N647 开发板的 BOOT 模式配置为 Flash boot 模式
STM32N647 开发板 BOOT 模式配置说明

通过 STM32N647 开发板 P6 的跳线帽配置其 BOOT 模式：

Development boot：B1 接 3V3

Flash boot：B0、B1 都接 GND

  1. 将对应接口的电源线接入 STM32N647 开发板底板的 USB Type-C 接口或 DC 接口，为其进行供电，并将 K1 自锁开关切换到开启状态。

实验现象​

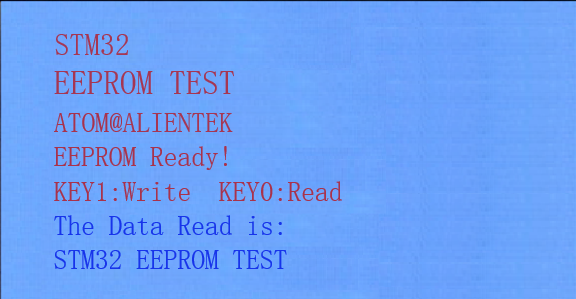

将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了，先按下KEY1写入数据，然后再按KEY0读取数据，最终LCD显示的内容如下图所示：


至此，我们整个IIC实验就结束了，本章内容比较多，需要大家花多点时间去理解，一定要自己去用一下IIC通信协议。市面上很多器件都是具有IIC通信接口的，可以尝试去驱动它们，这样才能学以致用。
