SPI-LCD实验
前言
本章，我们将学习ESP32-S3的硬件SPI接口，将会大家如何使用SPI接口去驱动LCD屏。在本章中，实现和LCD屏之间的通信，实现ASCII字符、彩色、图片和图形的显示。
SPI 及 LCD 介绍
1，SPI 简介
SPI， Serial Peripheral interface，顾名思义，就是串行外围设备接口，是由原摩托罗拉公司在其 MC68HCXX 系列处理器上定义的。 SPI 是一种高速的全双工、同步、串行的通信总线，已经广泛应用在众多 MCU、存储芯片、 AD 转换器和 LCD 之间。 SPI 通信跟 IIC 通信一样，通信总线上允许挂载一个主设备和一个或者多个从设备。为了跟从设备进行通信，一个主设备至少需要 4 跟数据线，分别为：
- MOSI（Master Out / Slave In）：主数据输出，从数据输入，用于主机向从机发送数据。
- MISO（Master In / Slave Out）：主数据输入，从数据输出，用于从机向主机发送数据。
- SCLK（Serial Clock）：时钟信号，由主设备产生，决定通信的速率。
- CS（Chip Select）：从设备片选信号，由主设备产生，低电平时选中从设备。多从机SPI通信网络连接如下图所示。
从上图可以知道，MOSI、MISO、SCLK引脚连接SPI总线上每一个设备，如果CS引脚为低电平，则从设备只侦听主机并与主机通信。 SPI主设备一次只能和一个从设备进行通信。如果主设备要和另外一个从设备通信，必须先终止和当前从设备通信，否则不能通信。
2，LCD介绍

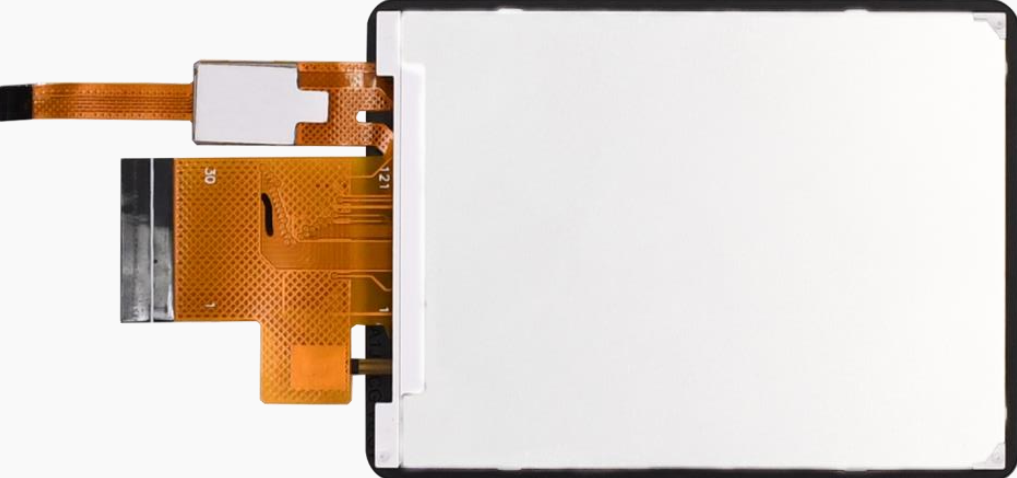

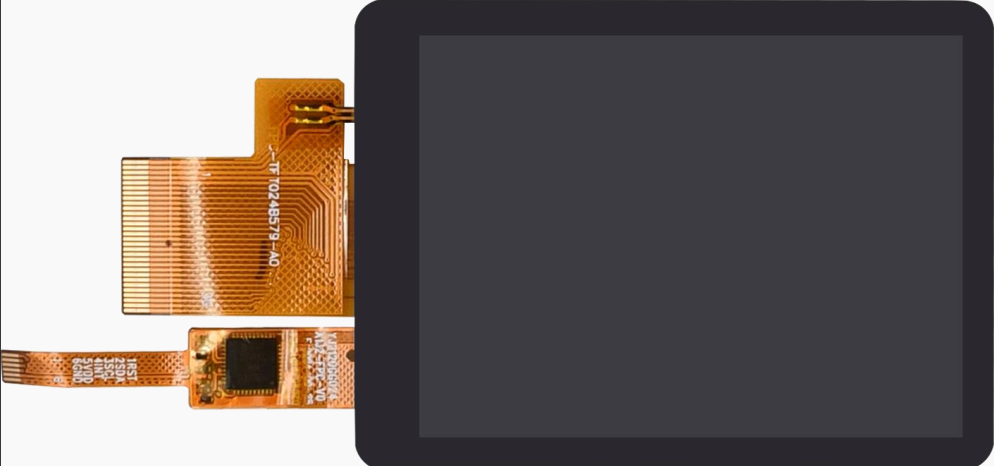

开发板板载2.4英寸显示屏，其分辨率为 320*240，通信方式采用4线SPI。该显示屏采用 ST7789V2作为驱动芯片，其内置RAM无需外部驱动器或存储器。ESP32-S3芯片仅需通过SPI接口即可轻松驱动此显示屏。在开发板上， 屏幕通过一个1 * 30的翻盖式下接FPC座（ 0.5mm间距）同屏幕连接。 另外，屏幕带有触摸功能，并引出了 6 个引脚，关于触摸部分得内容我们在后面的章节会详细说明，在这一章节中就不再赘述。 屏幕的外观，如下图所示。
| 序号 | 名称 | 说明 |
|---|---|---|
| 1 | LED-A | Backlight anode 背光正极输入端 |
| 2 | LED-k | Backlight cathode 背光负极输入端 |
| 3 | GND | 地 |
| 4 | VDD | 系统输入电压 3.3V |
| 5 | IOVDD | 可控接口电平引脚，在开发板设计中接入 3.3V 。如有特殊的供电需求，该引脚可单独设置特殊需求的电压，不与 3.3V 的 VDD 引脚冲突。 |
| 6 | IM2 | IM0、 IM1 和 IM2 引脚在液晶显示屏中主要用于配置屏幕的工作模式和接口模式。它们的具体功能取决于显示屏的型号和制造商， 因此该引脚需要配置成高电平还是低电平， 需要参考详细的数据手册。 |
| 7 | IM1 | 同上 |
| 8 | IM0 | 同上 |
| 9 | RESX | 复位引脚 |
| 10 | CSX | 片选信号引脚 |
| 11 | DCX | 并行接口显示数据/命令选择引脚 |
| 12 | WRX | 写入信号引脚 |
| 13 | RDX | 读取信号引脚 |
| 14 | SDA | 串行数据输入/输出引脚 |
| 15~30 | D0-D15 | 数据口。在开发板设计中D0-D15引脚全部接地。 |
2.4寸LCD屏在四线SPI通讯模式下，仅需四根信号线（CS、 SCL、 SDA、 RS（DC））就能够驱动。
硬件设计
例程功能
- 本章实验功能简介：按下复位之后，就可以看到 LCD 屏幕不停的显示一些信息并不断切换底色。
硬件资源
- 正点原子2.4寸LCD屏幕
原理图

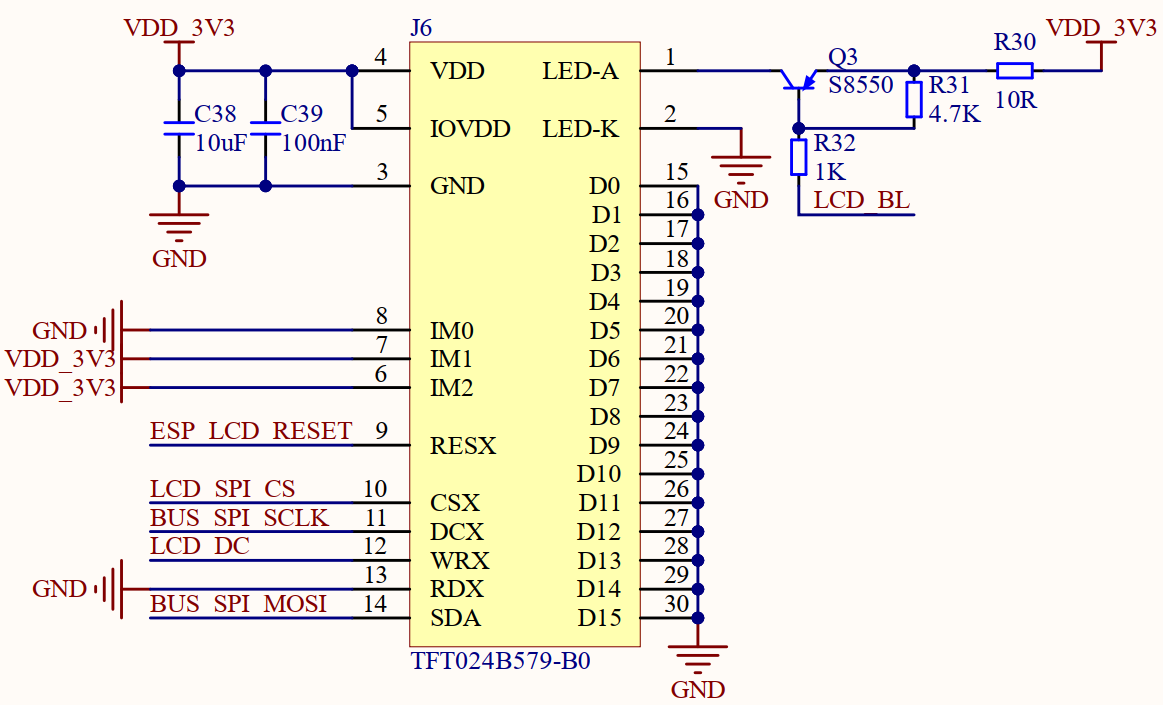

本章实验使用了正点原子的 LCD 屏幕，该模块与板载的 30PinFPC 座进行连接，该接口与 MCU 的连接原理图，如下图所示：
程序设计
LCD函数解析
ESP-IDF提供了一套API来配置SPI。接下来，作者将介绍一些常用的ESP32-S3中的SPI函数，以及IO扩展芯片中用到的函数，这些函数的描述及其作用如下：
初始化和配置
该函数用于初始化SPI总线，并配置其GPIO引脚和主模式下的时钟等参数，该函数原型如下所示：
esp_err_t spi_bus_initialize(spi_host_device_t host_id, const spi_bus_config_t *bus_config,spi_dma_chan_t dma_chan)
该函数的形参描述如下表所示：
| 参数 | 描述 |
|---|---|
| host_id | 指定SPI总线的主机设备ID |
| bus_config | 指向spi_bus_config_t结构体的指针，用于配置SPI总线的SCLK、MISO、MOSI等引脚以及其他参数 |
| dma_chan | 指定使用哪个DMA通道。有效值为：SPI_DMA_CH_AUTO，SPI_DMA_DISABLED或1至2之间的数字 |
【返回值】
返回值：ESP_OK配置成功。其他配置失败。
typedef struct {
int miso_io_num; /* MISO引脚号 */
int mosi_io_num; /* MOSI引脚号 */
int sclk_io_num; /* 时钟引脚号 */
int quadwp_io_num; /* 用于Quad模式的WP引脚号，未使用时设置为-1 */
int quadhd_io_num; /* 用于Quad模式的HD引脚号，未使用时设置为-1 */
int max_transfer_sz; /* 最大传输大小 */
… /* 其他特定的配置参数 */
} spi_bus_config_t;
完成上述结构体参数配置之后，可以将结构传递给 spi_bus_initialize () 函数，用以实例化SPI。
设备配置
该函数用于在SPI总线上分配设备，函数原型如下所示：
esp_err_t spi_bus_add_device(spi_host_device_t host_id,const spi_device_interface_config_t *dev_config,spi_device_handle_t *handle)
该函数的形参描述如下表所示：
| 参数 | 描述 |
|---|---|
| host_id | 指定SPI总线的主机设备ID |
| dev_config | 指向spi_device_interface_config_t结构体的指针，用于配置SPI设备的通信参数，如时钟速率、SPI模式等 |
| handle | 返回创建的设备句柄 |
【返回值】
返回值：ESP_OK配置成功。其他配置失败。
该函数使用spi_host_device_t类型以及spi_device_interface_config_t类型的结构体变量传入SPI外围设备的配置参数，该结构体的定义如下所示：
/**
* @brief 带有三个SPI外围设备的枚举，这些外围设备可通过软件访问
*/
typedef enum {
/* SPI1只能在ESP32上用作GPSPI */
SPI1_HOST = 0, /* SPI1 */
SPI2_HOST = 1, /* SPI2 */
#if SOC_SPI_PERIPH_NUM > 2
SPI3_HOST = 2, /* SPI3 */
#endif
SPI_HOST_MAX, /* 无效的主机值 */
}spi_host_device_t
typedef struct {
uint32_t command_bits; /* 命令阶段的位数 */
uint32_t address_bits; /* 地址阶段的位数 */
uint32_t dummy_bits; /* 虚拟阶段的位数 */
int clock_speed_hz; /* 时钟速率 */
uint32_t mode; /* SPI模式（0-3） */
int spics_io_num; /* CS引脚号 */
... /* 其他设备特定的配置参数 */
} spi_device_interface_config_t;
数据传输
根据函数功能，以下函数可以归为一类进行讲解，下面将以表格的形式逐个介绍这些函数的作用与参数，如下所示：
| 函数 | 描述 |
|---|---|
| spi_device_transmit() | 该函数用于发送一个SPI事务，等待它完成，并返回结果。handle：设备的句柄。trans_desc：指向spi_transaction_t结构体的指针，描述了要发送的事务详情。 |
| spi_device_polling_transmit() | 该函数用于发送一个轮询事务，等待它完成，并返回结果。handle：设备的句柄。trans_desc：指向spi_transaction_t结构体的指针，描述了要发送的事务详情。 |
SPI LCD驱动解析
在IDF版的08_spilcd例程中，作者在08_spilcd \components\BSP路径下新增了一个MYSPI文件夹和一个LCD文件夹，分别用于存放my_spi.c、my_spi.h和lcd.c以及lcd.h这四个文件。其中，my_spi.h和lcd.h文件负责声明MYSPI以及LCD相关的函数和变量，而my_spi.c和lcd.c文件则实现了MYSPI以及LCD的驱动代码。下面，我们将详细解析这四个文件的实现内容。
1，my_spi.h文件
/* SPI驱动管脚 */
#define SPI_SCLK_PIN GPIO_NUM_15
#define SPI_MOSI_PIN GPIO_NUM_16
#define SPI_MISO_PIN GPIO_NUM_17
/* 总线设备引脚定义 */
#define SD_CS_PIN GPIO_NUM_18
/* SPI端口 */
#define MY_SPI_HOST SPI2_HOST
/* 设备句柄 */
extern spi_device_handle_t MY_SD_Handle; /* SD卡句柄 */
/* 函数声明 */
esp_err_t my_spi_init(void); /* SPI初始化 */
该文件下定义了SPI的时钟引脚与通讯引脚。
2，my_spi.c文件
/* SD卡设备句柄 */
spi_device_handle_t MY_SD_Handle = NULL;
/**
* @brief spi初始化
* @param 无
* @retval esp_err_t
*/
esp_err_t my_spi_init(void)
{
spi_bus_config_t buscfg = {
.sclk_io_num = SPI_SCLK_PIN, /* 时钟引脚 */
.mosi_io_num = SPI_MOSI_PIN, /* 主机输出从机输入引脚 */
.miso_io_num = SPI_MISO_PIN, /* 主机输入从机输出引脚 */
.quadwp_io_num = -1, /* 用于Quad模式的WP引脚,未使用时设置为-1 */
.quadhd_io_num = -1, /* 用于Quad模式的HD引脚,未使用时设置为-1 */
.max_transfer_sz = 320 * 240 * sizeof(uint16_t), /* 最大传输大小(整屏(RGB565格式)) */
};
/* 初始化SPI总线 */
ESP_ERROR_CHECK(spi_bus_initialize(MY_SPI_HOST, &buscfg, SPI_DMA_CH_AUTO));
/* SPI驱动接口配置,SPISD卡时钟是20-25MHz */
spi_device_interface_config_t devcfg = {
.clock_speed_hz = 20 * 1000 * 1000, /* SPI时钟 */
.mode = 0, /* SPI模式0 */
.spics_io_num = SD_CS_PIN, /* 片选引脚 */
.queue_size = 7, /* 事务队列尺寸 7个 */
};
/* 添加SPI总线设备 */
ESP_ERROR_CHECK(spi_bus_add_device(MY_SPI_HOST, &devcfg, &MY_SD_Handle));
return ESP_OK;
}
在my_spi_init()函数中主要工作就是对于SPI参数的配置，如SPI管脚配置和数据传输大小以及SPI总线配置等，通过该函数就可以完成SPI初始化。
lcd.c和lcd.h文件是驱动函数和引脚接口宏定义以及函数声明等。lcdfont.h头文件存放了4种字体大小不一样的ASCII字符集（1212、1616、2424和3232）。这个跟oledfont.h头文件一样的，只是这里多了32*32的ASCII字符集，制作方法请回顾OLED实验。
3，lcd.h文件
下面我们还是先介绍lcd.h文件，首先是LCD的引脚定义：
/* 引脚定义 */
#define LCD_NUM_CS GPIO_NUM_47
#define LCD_NUM_DC GPIO_NUM_48
#define LCD_NUM_RST GPIO_NUM_NC
#define LCD_NUM_RD GPIO_NUM_NC
#define LCD_NUM_WR GPIO_NUM_NC
#define GPIO_LCD_D0 GPIO_NUM_NC
#define GPIO_LCD_D1 GPIO_NUM_NC
#define GPIO_LCD_D2 GPIO_NUM_NC
#define GPIO_LCD_D3 GPIO_NUM_NC
#define GPIO_LCD_D4 GPIO_NUM_NC
#define GPIO_LCD_D5 GPIO_NUM_NC
#define GPIO_LCD_D6 GPIO_NUM_NC
#define GPIO_LCD_D7 GPIO_NUM_NC
#define LCD_RST(x) do { x ? \
gpio_set_level(LCD_NUM_RST, 1): \
gpio_set_level(LCD_NUM_RST, 0); \
} while(0)
/* RGB_BL */
#define ESP_LCD_BL(x) do { x ? \
aw9523b_pin_write(LCD_BL, 1): \
aw9523b_pin_write(LCD_BL, 0); \
} while(0)
#define LCD_HOST SPI2_HOST
/* 常用颜色值 */
#define WHITE 0xFFFF /* 白色 */
#define BLACK 0x0000 /* 黑色 */
#define RED 0xF800 /* 红色 */
#define GREEN 0x07E0 /* 绿色 */
#define BLUE 0x001F /* 蓝色 */
#define MAGENTA 0XF81F /* 品红色/紫红色 = BLUE + RED */
#define YELLOW 0XFFE0 /* 黄色 = GREEN + RED */
#define CYAN 0X07FF /* 青色 = GREEN + BLUE */
/* 非常用颜色 */
#define BROWN 0XBC40 /* 棕色 */
#define BRRED 0XFC07 /* 棕红色 */
#define GRAY 0X8430 /* 灰色 */
#define DARKBLUE 0X01CF /* 深蓝色 */
#define LIGHTBLUE 0X7D7C /* 浅蓝色 */
#define GRAYBLUE 0X5458 /* 灰蓝色 */
#define LIGHTGREEN 0X841F /* 浅绿色 */
#define LGRAY 0XC618 /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE 0XA651 /* 浅灰蓝色(中间层颜色) */
#define LBBLUE 0X2B12 /* 浅棕蓝色(选择条目的反色) */
/* LCD信息结构体 */
typedef struct _lcd_obj_t
{
uint32_t pwidth; /* 临时设定值（宽度） */
uint32_t pheight; /* 临时设定值（高度） */
uint8_t dir; /* 屏幕方向 */
uint16_t width; /* 宽度 */
uint16_t height; /* 高度 */
} lcd_obj_t;
/* 导出相关变量 */
extern lcd_obj_t lcddev;;
extern esp_lcd_panel_handle_t panel_handle;
第一部分的宏定义是对WR/CS引脚的定义，第二部分宏定义是LCD_WR/CS/PWR/RST 引脚操作的定义，接下来的部分是对一些常用颜色的RGB数值以及LCD信息结构体的定义。
4，lcd.c文件
/**
* @brief lcd初始化
* @param 无
* @retval ESP_OK:初始化成功
*/
esp_err_t lcd_init(void)
{
esp_lcd_panel_io_handle_t io_handle = NULL; /* LCD IO设备句柄 */
/* spi配置 */
esp_lcd_panel_io_spi_config_t io_config = {
.dc_gpio_num = LCD_NUM_DC, /* DC IO */
.cs_gpio_num = LCD_NUM_CS, /* CS IO */
.pclk_hz = 60 * 1000 * 1000, /* PCLK为60MHz */
.lcd_cmd_bits = 8, /* 命令位宽 */
.lcd_param_bits = 8, /* LCD参数位宽 */
.spi_mode = 0, /* SPI模式 */
.trans_queue_depth = 7, /* 传输队列 */
};
/* 将LCD设备挂载至SPI总线上 */
ESP_ERROR_CHECK(esp_lcd_new_panel_io_spi((esp_lcd_spi_bus_handle_t)LCD_HOST, &io_config, &io_handle));
lcddev.pheight = lcd_height; /* 高度 */
lcddev.pwidth = lcd_width; /* 宽度 */
/* LCD设备配置 */
esp_lcd_panel_dev_config_t panel_config = {
.reset_gpio_num = LCD_NUM_RST, /* RTS IO */
.rgb_ele_order = COLOR_RGB_ELEMENT_ORDER_RGB, /* RGB颜色格式 */
.bits_per_pixel = 16, /* 颜色深度 */
.data_endian = LCD_RGB_DATA_ENDIAN_BIG, /* 大端顺序 */
};
/* 为ST7789创建LCD面板句柄，并指定SPI IO设备句柄 */
ESP_ERROR_CHECK(esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle));
/* 复位LCD */
ESP_ERROR_CHECK(esp_lcd_panel_reset(panel_handle));
/* 反显 */
ESP_ERROR_CHECK(esp_lcd_panel_invert_color(panel_handle, true));
/* 初始化LCD句柄 */
ESP_ERROR_CHECK(esp_lcd_panel_init(panel_handle));
/* 打开屏幕 */
ESP_ERROR_CHECK(esp_lcd_panel_disp_on_off(panel_handle, true));
const esp_lcd_panel_io_callbacks_t cbs = {
.on_color_trans_done = notify_lcd_flush_ready,
};
/* 注册屏幕刷新完成回调函数 */
ESP_ERROR_CHECK(esp_lcd_panel_io_register_event_callbacks(io_handle, &cbs, NULL));
lcd_display_dir(1); /* 横屏显示 */
lcd_clear(WHITE); /* 清屏 */
ESP_LCD_BL(0);
return ESP_OK;
}
从上的代码中可以看出，本章实验的LCD驱动是兼容了正点原子的2.4寸LCD屏幕的，因此在加载完SPI设备后，会与LCD进行通讯，确定LCD的型号，然后根据型号针对性地对LCD屏幕进行配置。
CMakeLists.txt文件
打开本实验的BSP文件夹下的CMakeList.txt文件，其内容如下所示：
set(src_dirs
MYIIC
MYSPI
LCD
AW9523B)
set(include_dirs
MYIIC
MYSPI
LCD
AW9523B)
set(requires
driver
esp_lcd)
idf_component_register(SRC_DIRS ${src_dirs} INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})
component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)
上述代码中的 LCD 驱动需要由开发者自行添加，以确保 LCD 驱动能够顺利集成到构建系统中。这一步骤是必不可少的，它确保了 LCD 驱动的正确性和可用性，为后续的开发工作提供了坚实的基础。
实验应用代码
打开main.c文件，该文件定义了工程入口函数，名为main。该函数代码如下。
/**
* @brief 程序入口
* @param 无
* @retval 无
*/
void app_main(void)
{
uint8_t x = 0;
esp_err_t ret;
ret = nvs_flash_init(); /* 初始化NVS */
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
{
ESP_ERROR_CHECK(nvs_flash_erase());
ESP_ERROR_CHECK(nvs_flash_init());
}
my_spi_init(); /* 初始化SPI */
myiic_init(); /* 初始化IIC */
aw9523b_init(); /* 初始化AW9523B */
lcd_init(); /* 初始化LCD */
while (1)
{
switch (x)
{
case 0:
{
lcd_clear(WHITE);
break;
}
case 1:
{
lcd_clear(BLACK);
break;
}
case 2:
{
lcd_clear(BLUE);
break;
}
case 3:
{
lcd_clear(RED);
break;
}
case 4:
{
lcd_clear(MAGENTA);
break;
}
case 5:
{
lcd_clear(GREEN);
break;
}
case 6:
{
lcd_clear(CYAN);
break;
}
case 7:
{
lcd_clear(YELLOW);
break;
}
case 8:
{
lcd_clear(BRRED);
break;
}
case 9:
{
lcd_clear(GRAY);
break;
}
case 10:
{
lcd_clear(LGRAY);
break;
}
case 11:
{
lcd_clear(BROWN);
break;
}
}
lcd_show_string(10, 40, 240, 32, 32, "ESP32", RED);
lcd_show_string(10, 80, 240, 24, 24, "LCD TEST", RED);
lcd_show_string(10, 110, 240, 16, 16, "ATOM@ALIENTEK", RED);
x++;
if (x == 12)
{
x = 0;
}
LEDR_TOGGLE();
vTaskDelay(500);
}
}
从上面的代码中可以看出，在初始化完LCD后，便在LCD上显示一些本实验的相关信息，随后便每间隔500毫秒就更换一次LCD屏幕显示的背景色。
下载验证

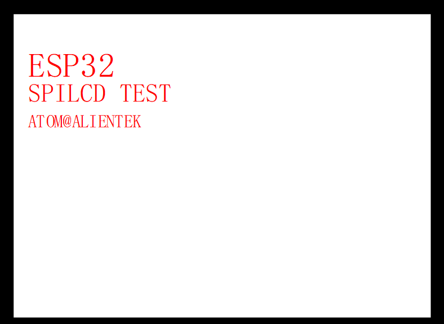

在完成编译和烧录操作后，可以看到LCD上不断变换着不同的颜色，LED灯闪烁。
