SPIFFS 实验
前言
上一章实验中已经成功驱动 SD 卡，并可对 SD 卡进行读写操作，但读写 SD 卡时都是直接读出或写入二进制数据，这样使用起来显得十分不方便，因此本章将介绍 SPIFFS， SPIFFS是一个用于 SPI NOR flash 设备的嵌入式文件系统，支持磨损均衡以及文件系统一致性检查等功能。 通过本章的学习，读者将学习到 SPIFFS 的基本使用。
SPIFFS 介绍
SPIFFS 是一个用于嵌入式目标上的 SPI NOR flash 设备的文件系统，并且有如下特点：
1.小目标，没有堆的少量 RAM
2.只有大范围的数据块才能被擦除
3.擦除会将块中的所有位重置为 1
4.写操作将 1 置 0
5.0 只能被擦除成 1
6.磨损均衡
以上几点是 SPIFFS 的特点，下面则说明了 SPIFFS 具体能做些什么：
7.专门为低 ram 使用而设计
8.使用静态大小的 ram 缓冲区，与文件的数量无关
9.类可移植操作系统接口:打开、关闭、读、写、查找、统计等
10.它可以在任何 NOR 闪存上运行，不仅是 SPI 闪存，理论上也可以在微处理器的嵌入式闪存上运行
11.多个 spiffs 配置可以在相同的目标上运行—甚至可以在相同的 SPI 闪存设备上运行
12.实现静态磨损调平（也就是 flash 的寿命维护）
13.内置文件系统一致性检查
14.高度可配置的
硬件设计
例程功能
1.在 nor flash 指定区域新建 holle.txt 文件，然后对这文件进行读写操作 2. LEDR 闪烁，指示程序正在运行
硬件资源
- LED: LEDR-P1_1
- 正点原子2.4寸LCD屏幕
- SPIFFS
原理图
本章实验使用的 SPIFFS 为软件库，因此没有对应的连接原理图。
程序设计
SPI_SD卡函数解析
SPIFFS 涉及到的文件并不算多，主要调用到了 C 库的函数，关于 C 库的函数我们在这里就不过多介绍了，主要介绍一下调用到 ESP32 IDF 库中的函数。
注册装载 SPIFFS
该函 数使用给定的路径前缀将 SPIFFS 注册并装载到 VFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_register(const esp_vfs_spiffs_conf_t * conf)
该函数的形参描述如下表所示：
| 参数 | 描述 |
|---|---|
| conf | 指向 esp_vfs_spiffs_conf_t 配置结构的指针 |
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_ERR_NO_MEM | 如果无法分配对象 |
| ESP_ERR_INVALID_STATE | 如果已安装或分区已加密 |
| ESP_ERR_NOT_FOUND | 如果找不到 SPIFFS 的分区 |
| ESP_FAIL | 如果装载或格式化失败 |
获取 SPIFFS 的信息
该函数用于获取 SPIFFS 的信息，其函数原型如下所示：
esp_err_t esp_spiffs_info(const char* partition_label,size_t *total_bytes,size_t *used_bytes)
该函数的形参描述如下表所示：
| 参数 | 描述 |
|---|---|
| partition_label | 指向分区标签的指针，分区表名称 |
| total_bytes | 文件系统的大小 |
| used_bytes | 文件系统中当前使用的字节数 |
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_FAIL | 如果装载失败 |
注销和卸载 SPIFFS
该函数从 VFS 注销和卸载 SPIFFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_unregister(const char* partition_label)
该函数的形参描述如下表所示：
| 参数 | 描述 |
|---|---|
| partition_label | 指向分区标签的指针，分区表名称 |
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_ERR_INVALID_STATE | 已注销 |
SPIFFS 驱动解析
在 IDF 版的 16_spiffs 例程中，作者 在分区表中 添加 了 SPIFFS 的内容，分区表内容如下：
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs, data, nvs, 0x9000, 0x6000, ,
phy_init, data, phy, 0xf000, 0x1000, ,
factory, app, factory, 0x10000, 0x1F0000, ,
vfs, data, fat, 0x200000, 0xA00000, ,
storage, data, spiffs, 0xc00000, 0x400000, ,
在 IDF 版的 17_spiffs例程中，作者在17_spiffs\components\BSP路径下新增了一个 SPIFFS 文件夹，用于存放 my_spiffs.c、 my_spiffs.h 这两个文件。其中， my_spiffs.h 文件负责声明 SPIFFS 相关的函数和变量，而 my_spiffs.c 文件则实现了 SPIFFS 的驱动代码。下面，我们将详细解析这两个文件的实现内容。
1，my_spiffs.c文件
spiffs_init 的设计就比较简单了，我们只需要填充 SPIFFS 结构体的控制句柄， 然后添配置spiffs文件系统的参数并挂载SPIFFS分区即可，如下所示：
static const char *spiffs_tag = "spiffs";
/**
* @brief spiffs初始化
* @param partition_label:分区表的分区名称
* @param mount_point:文件系统关联的文件路径前缀
* @param max_files:可以同时打开的最大文件 数
* @retval ESP_OK:成功; ESP_FAIL:失败
*/
esp_err_t spiffs_init(char *partition_label, char *mount_point, size_t max_files)
{
size_t total = 0; /* SPIFFS总容量 */
size_t used = 0; /* SPIFFS已使用的容量 */
esp_vfs_spiffs_conf_t spiffs_conf = { /* 配置spiffs文件系统的参数 */
.base_path = mount_point, /* 磁盘路径,比如"0:","1:" */
.partition_label = partition_label, /* 分区表的分区名称 */
.max_files = max_files, /* 最大可同时打开的文件数 */
.format_if_mount_failed = true, /* 挂载失败则格式化文件系统 */
};
esp_err_t ret = esp_vfs_spiffs_register(&spiffs_conf); /* 初始化和挂载SPIFFS分区 */
if (ret != ESP_OK)
{
if (ret == ESP_FAIL)
{
ESP_LOGE(spiffs_tag, "Failed to mount or format filesystem");
}
else if (ret == ESP_ERR_NOT_FOUND)
{
ESP_LOGE(spiffs_tag, "Failed to find SPIFFS partition");
}
else
{
ESP_LOGE(spiffs_tag, "Failed to initialize SPIFFS (%s)", esp_err_to_name(ret));
}
return ESP_FAIL;
}
ret = esp_spiffs_info(spiffs_conf.partition_label, &total, &used); /* 获取SPIFFS的总容量和已使用的容量 */
if (ret != ESP_OK)
{
ESP_LOGI(spiffs_tag, "Failed to get SPIFFS partition information (%s)", esp_err_to_name(ret));
}
else
{
ESP_LOGI(spiffs_tag, "Partition size: total: %d Bytes, used: %d Bytes", total, used);
}
return ret;
}
/**
* @brief 注销spiffs
* @param partition_label:分区表的分区名称
* @retval ESP_OK:注销成功; 其他:失败
*/
esp_err_t spiffs_deinit(char *partition_label)
{
return esp_vfs_spiffs_unregister(partition_label);
}
CMakeLists.txt文件
打开本实验的BSP文件夹下的CMakeList.txt文件，其内容如下所示：
set(src_dirs
MYIIC
LCD
MYSPI
AW9523B
SPIFFS)
set(include_dirs
MYIIC
LCD
MYSPI
AW9523B
SPIFFS)
set(requires
driver
esp_lcd
spiffs)
idf_component_register(SRC_DIRS ${src_dirs} INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})
component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)
上述代码中的 SPIFFS 驱动需要由开发者自行添加，以确保 SPIFFS 驱动能够顺利集成到构建系统中。这一步骤是必不可少的，它确保了 SPIFFS 驱动的正确性和可用性，为后续的开发工作提供了坚实的基础。
实验应用代码
打开main.c文件，该文件定义了工程入口函数，名为main。该函数代码如下。
/**
* @brief 程序入口
* @param 无
* @retval 无
*/
void app_main(void)
{
esp_err_t ret;
ret = nvs_flash_init(); /* 初始化NVS */
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
{
ESP_ERROR_CHECK(nvs_flash_erase());
ESP_ERROR_CHECK(nvs_flash_init());
}
myiic_init(); /* 初始化IIC */
my_spi_init(); /* 初始化SPI */
aw9523b_init(); /* 初始化AW9523B */
lcd_init(); /* 初始化LCD */
ESP_ERROR_CHECK(spiffs_init("storage", DEFAULT_MOUNT_POINT, DEFAULT_FD_NUM)); /* 初始化SPIFFS */
/* 显示实验信息 */
lcd_show_string(10, 50, 200, 16, 16, "ESP32-S3", RED);
lcd_show_string(10, 70, 200, 16, 16, "SPIFFS TEST", RED);
lcd_show_string(10, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);
lcd_show_string(10, 110, 200, 16, 16, "Read file:", BLUE);
spiffs_test(); /* SPIFFS测试 */
while (1)
{
LEDR_TOGGLE();
vTaskDelay(500);
}
}
可以看到，本实验的应用代码中，在一系列初始化之后，配置 spiffs文件系统各个参数，再建立一个名为/spiffs/hello.txt 的只写文件， LEDR 闪烁表明程序正在运行。

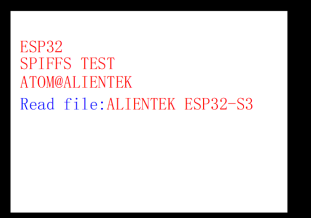

下载验证
在完成编译和烧录操作后，在指定区域新建 hello.txt 文件，然后对这文件进行读写操作。
